CÁ NHÂN Bảng điều khiển bản vá Cat6a

Trang chủ / Các sản phẩm / Hệ thống đồng / Bảng điều khiển vá / Bảng điều khiển bản vá Cat6a

Sản xuất

CHI TIẾT

Bảng điều khiển bản vá Cat6a Các nhà sản xuất

Bảng điều khiển bản vá Cat6a là một loại bảng vá được sử dụng cho các hệ thống cáp có cấu trúc được thiết kế để hỗ trợ tiêu chuẩn CAT6A cho mạng Ethernet. CAT6A (Loại 6A) là phiên bản hiệu suất cao hơn của cáp CAT6 (loại 6) tiêu chuẩn và có khả năng tốc độ cao hơn và băng thông lớn hơn.
Bảng điều khiển Patch là một thiết bị cho phép tổ chức và quản lý nhiều dây cáp bằng cách cung cấp một vị trí trung tâm để kết nối và ngắt kết nối cáp. Bảng điều khiển bản vá Cat6a thường bao gồm một loạt các cổng hoặc giắc cắm, được sử dụng để kết nối các dây cáp riêng lẻ với bảng điều khiển. Những giắc cắm này thường được dán nhãn để dễ dàng nhận dạng và tổ chức cáp.
Các bảng vá Cat6a được thiết kế để sử dụng trong các trung tâm dữ liệu, phòng máy chủ và các môi trường mạng hiệu suất cao khác trong đó truyền dữ liệu tốc độ cao và nhiễu xuyên âm thấp là rất quan trọng. Nó cũng hỗ trợ tiêu chuẩn Ethernet 10Gigabit, điều này làm cho nó phù hợp cho các ứng dụng băng thông cao.
1.19 "Tiêu chuẩn gắn kết giá đỡ, thiết kế chắc chắn, dễ cài đặt, cải thiện đáng kể hiệu quả làm việc; tương thích với giá đỡ, tủ và giá treo tường 19".

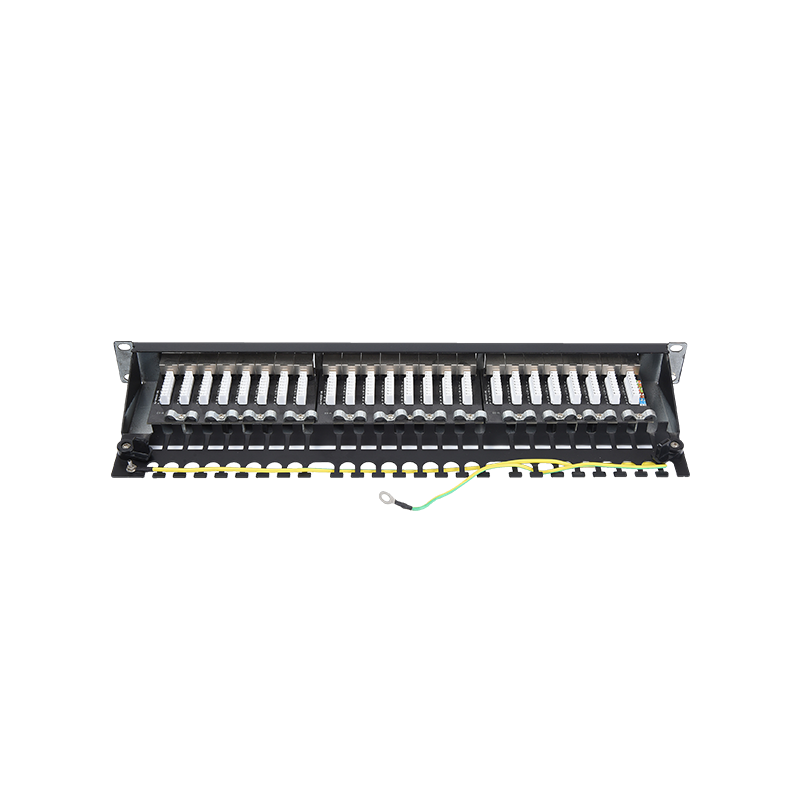

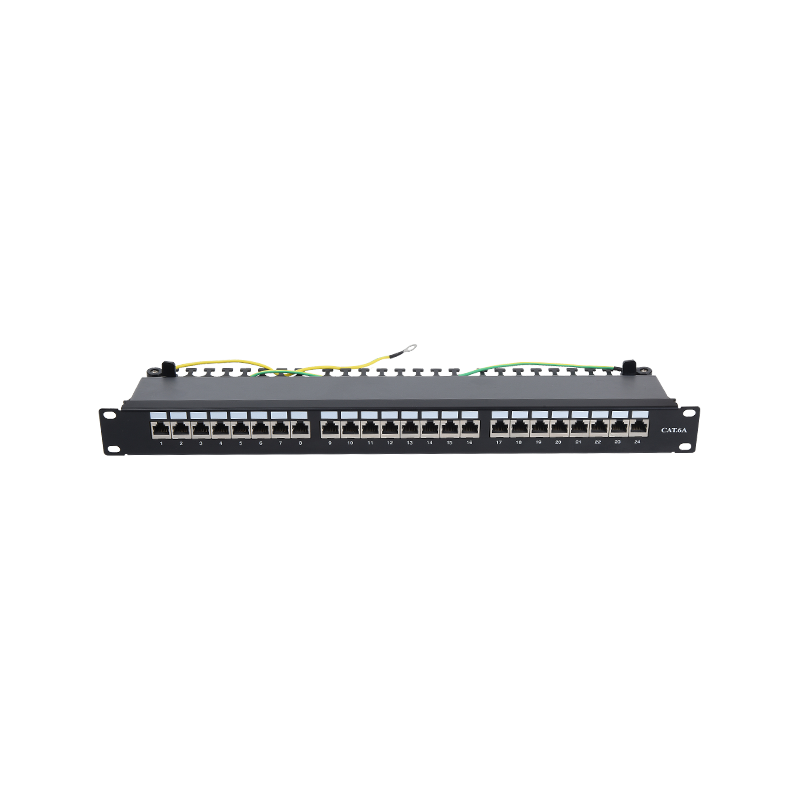

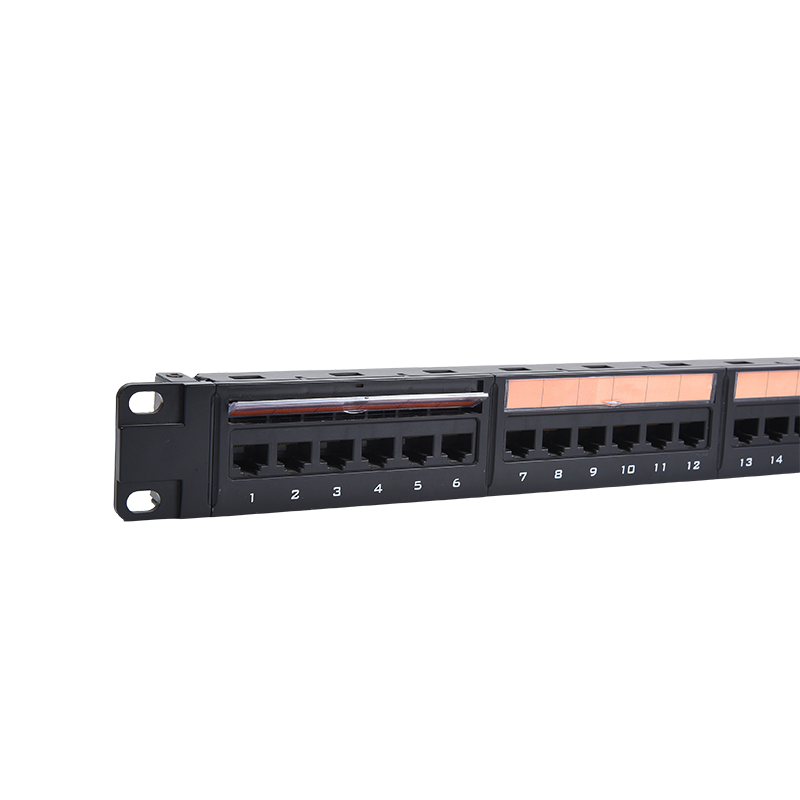

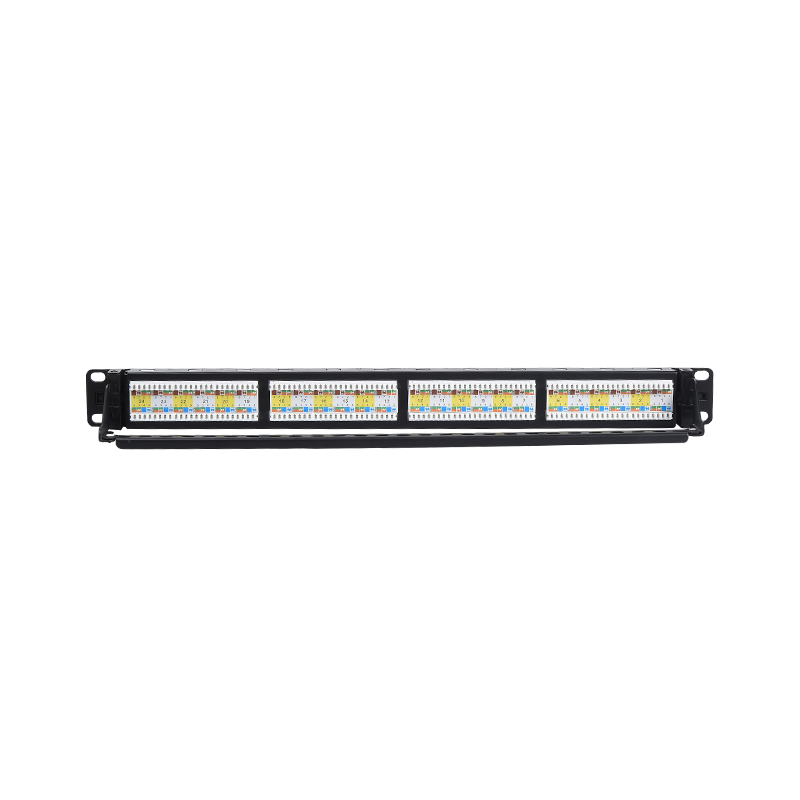

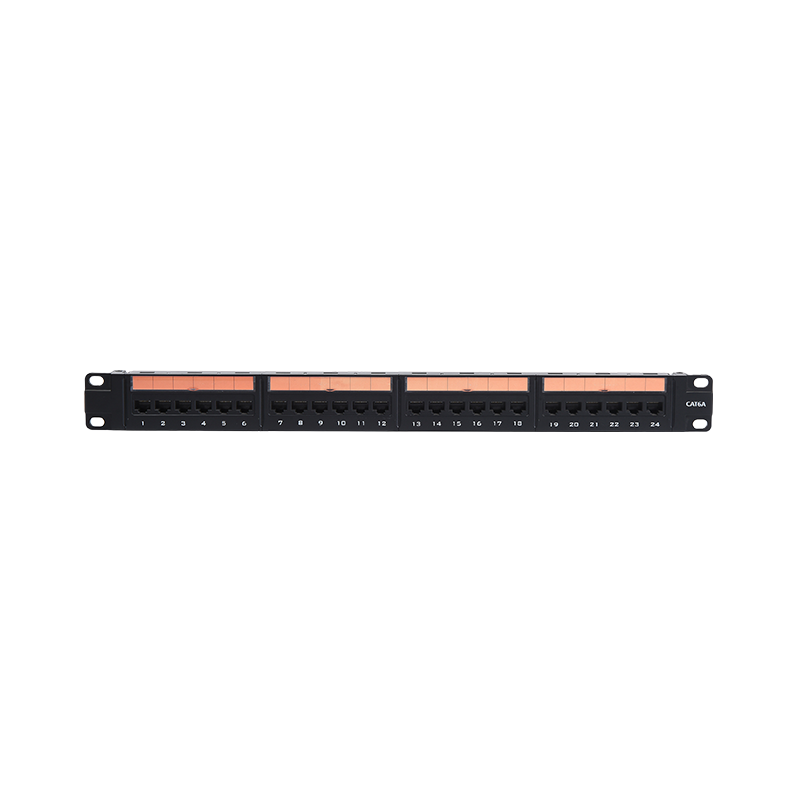

2. Mặt trước của 24 cổng được đánh dấu bằng nhãn để nhận dạng cổng thuận tiện; Mặt sau có trình quản lý cáp, có thể hướng dẫn cáp một cách hiệu quả đến điểm chấm dứt.
3. Phương pháp kết nối: Giắc cắm RJ45 với jumper, IDC chấm dứt với hệ thống dây ngang. Liên hệ pin tiếp xúc áp dụng công nghệ trật khớp cao và thấp, giúp giảm hiệu quả giá trị nhiễu xuyên âm gần. Thiết kế vỏ che chắn toàn diện 360 độ để ngăn chặn nhiễu điện từ EMC. Vỏ phía sau của nắp che chắn được cố định với thiết kế không phải là màn hình, thuận tiện và nhanh chóng để cài đặt.
4. Yêu cầu môi trường: Đáp ứng tiêu chuẩn ROHS.
5. Giới thiệu vật liệu: Sản phẩm bảng điều khiển bản vá này được sử dụng để kết nối hệ thống dây dẫn ngang và dây làm việc trên cùng một tầng của tòa nhà, và chủ yếu được sử dụng để kết nối chuyển đổi của thiết bị nối dây và thiết bị thiết bị đầu cuối hoặc bộ điều hợp. Cáp giao phối và giao phối sản phẩm là dây cáp xoắn trục đồng và máy nhảy trục đồng.
6. Mối quan hệ giữa các trận đấu: Sử dụng với các đầu nối của cùng một chuỗi tiêu chuẩn
7. Tiêu chuẩn áp dụng: Thông số kỹ thuật chung: YD/T 926.1-2009
Tiêu chuẩn phụ: YD/T 926.3-2009
8. Thông số kỹ thuật:
Đặc điểm điện:
A. Dòng tần số: 1 ～ 250 MHz
B. Điện áp làm việc: 125 V
C. Điện áp chịu được: DC1000V (AC750V) 1 phút mà không bị hỏng và hiện tượng Arcing
D. Sự suy giảm xuyên âm gần cuối: ≥3dB
E. Điện trở cách nhiệt: Giá trị ban đầu ≥ 100mΩ
Sau khi kiểm tra nhiệt ẩm không đổi ≥100mΩ
Tính chất cơ học:
A. Lực chèn và lực kéo ra: Lực chèn không quá 20N và lực kéo ra không nhỏ hơn 20N
B. Hiệu ứng của thiết bị kết nối đầu nối: 50N 60 ± 5s
C. Terminal IDC được kẹp đến 23 ~ 26AWG Cặp xoắn
Độ bền:
A. Số lần cắm và ổ cắm được chèn: 750 lần
B. Số lượng chấm dứt dây: 250 lần
9. Xử lý vật liệu và bề mặt:
A. Vật liệu kim loại:
Giá đỡ: Thép cuộn lạnh được phun bằng nhựa
Kim vàng: mạ vàng bằng đồng phốt pho
Terminal dây thẻ IDC: mạ niken bằng đồng phốt pho
B. Vật liệu phi kim loại:
Nhựa: PC polycarbonate, PBT
C. Độ dày của lớp mạ vàng: 3 ~ 50U vàng được mạ vàng
D. Tài liệu PCB: FR4
10. Hiệu suất môi trường: Nhiệt độ: -25 70 ℃ Độ ẩm: ≤85% (nhiệt độ 85 ℃ ± 3))
Kiểm tra xịt muối:
A. Giá trị pH của dung dịch muối trước khi nguyên tử hóa nằm trong khoảng từ 6,5 đến 7,2 (35 ± 2);
B. Dung dịch muối được điều chế bằng natri clorua (tinh khiết hóa học, nguyên chất phân tích) và nước cất hoặc khử ion.
Nồng độ của nó là (5 ± 0,1)% (tỷ lệ phần trăm khối lượng);
C. Nguyên tử hóa liên tục được thông qua, và thời lượng được đề xuất là 48h;
D. Khi nguyên tử hóa, cần phải ngăn chặn các tạp chất như dầu và bụi và nhiệt độ và độ ẩm của không khí phản lực ảnh hưởng đến công việc.
điều kiện cho không gian.

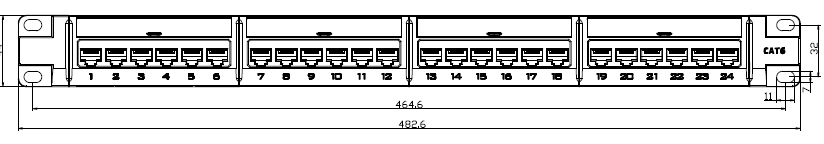

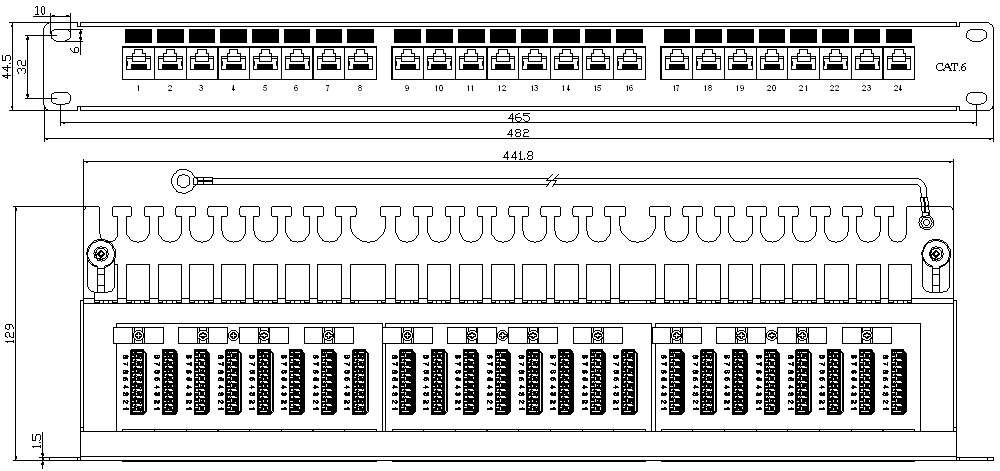

11. Bản vẽ phác thảo và kích thước tối đa tùy chỉnh.
13 Các sản phẩm đóng gói nên được lưu trữ trong một nhà kho trong đó nhiệt độ môi trường là -5 ℃ ~ 30, độ ẩm tương đối không quá 70%và không có axit, kiềm và các khí ăn mòn khác trong không khí xung quanh và thời gian lưu trữ là ba năm.
Số lượng đóng gói thông thường: 10 hộp mỗi hộp, 1 mỗi hộp, 10 mỗi hộp.
13. Lưu ý: Dấu sử dụng sản phẩm: Bao bì được khách hàng chỉ định.
Từ năm 2005

Công ty TNHH Thiết bị Truyền thông Mạng Yuyao Simante

Công ty TNHH Thiết bị Truyền thông Mạng Yuyao Simante là nhà sản xuất chuyên nghiệp các giải pháp cáp cấu trúc và sản phẩm cáp quang, tích hợp thiết kế, phát triển, bán hàng và dịch vụ.

Trong gần 20 năm qua, chúng tôi luôn nỗ lực đáp ứng tốt nhất nhu cầu của khách hàng, dựa trên kinh nghiệm của mình và mang lại giá trị ngay từ những bước tương tác trực tuyến đầu tiên. Nhờ hệ thống nghiên cứu và phát triển (R&D) hoàn thiện, chất lượng sản phẩm của Simante được đảm bảo ổn định ngay từ giai đoạn thiết kế. Công ty chúng tôi có hơn 10 kỹ sư và hơn 30 chuyên gia kỹ thuật toàn thời gian, những người liên tục đóng góp chuyên môn, nâng cao chất lượng và thúc đẩy đổi mới sản phẩm.

Hơn 17 năm kinh nghiệm trong ngành

Các sản phẩm chính của chúng tôi bao gồm các mô-đun ổ cắm, bảng đấu nối, mặt nắp ổ cắm, ổ cắm dữ liệu và các linh kiện khác, được sử dụng rộng rãi trong các lĩnh vực như hệ thống cáp cấu trúc (SCS), truyền thông mạng, nhà thông minh và hệ thống tự động hóa.

Nhà máy có 10 dây chuyền sản xuất tiêu chuẩn và chuyên dụng, 10 bộ máy ép phun hoàn toàn tự động, 20 máy ép phun bán tự động và 8 thiết bị lắp ráp tự động các loại, cho phép duy trì sản lượng ổn định hàng năm hơn 9 triệu sản phẩm.

Việc Simante tập trung vào thị trường công nghệ cao thúc đẩy các tiêu chuẩn chất lượng cao của công ty. Chúng tôi không chỉ kiểm soát chặt chẽ quy trình sản xuất mà còn đảm bảo đáp ứng đầy đủ các yêu cầu kiểm tra toàn diện của khách hàng thông qua một hệ thống kiểm tra được thiết lập bài bản. Chúng tôi duy trì khối lượng xuất khẩu ổn định sang châu Âu, Úc, châu Phi, Trung Đông và Đông Nam Á, đồng thời cũng nhận các đơn đặt hàng OEM và ODM.

Simante – cùng bạn tạo nên giá trị!

Hiển thị chứng chỉ

Chúng tôi sở hữu một số bằng sáng chế quốc gia, đã đạt chứng nhận hệ thống quản lý chất lượng ISO9001, và tất cả sản phẩm của chúng tôi đều tuân thủ các tiêu chuẩn này.

  • EMC
  • LVD
  • TUV
  • Rohs
  • ISO
  • VỚI TỚI

Tin tức

Thông tin về các sự kiện và triển lãm chính của chúng tôi.

Cách chọn Giắc cắm Keystone Cat7 tốt nhất cho thiết lập mạng của bạn？ Lựa chọn tốt nhất Giắc cắm keystone Cat7 có ba yếu tố cốt lõi: loại che chắn ...
Làm thế nào để dễ dàng quản lý cáp? Trong môi trường gia đình và văn phòng hiện đại, Dây cáp lộn xộn không chỉ ảnh hưởng đến tí...
Công dụng chính của dây vá là gì? Dây vá là gì và chức năng của chúng là gì? Dây nối chủ yếu được sử dụng trong các t...
Các ứng dụng điển hình của bảng vá lỗi là gì? Trong kỹ thuật truyền thông mạng hiện đại, các bảng vá lỗi đóng vai trò là "người chỉ huy lưu lượ...
Làm thế nào để sử dụng kết nối nam? Trong điện tử hiện đại và tự động hóa công nghiệp, đầu nối là thành phần thiết yếu để truyền tín ...
Vai trò của Faceplate là gì? Trong sản xuất công nghiệp hiện đại, nhà thông minh và cuộc sống hàng ngày, khái niệm " Tấm m...
Làm cách nào để kết nối Jack Keystone CAT3? Giắc cắm Keystone CMỘTT3 là những thành phần phổ biến trong hệ thống cáp mạng và liên lạc t...
Khối dây 110 là gì? Một khối hệ thống nối dây 110 là một bảng điều khiển được sử dụng trong hệ thống dây điện thoại v...
Dây vá là gì? Trong cuộc sống hàng ngày, chúng ta thường tiếp xúc với nhiều loại cáp, nhưng Dây v...
Trong một hệ thống cáp có cấu trúc, làm thế nào để Cat3 Keystone Jack giúp quản lý và duy trì các kết nối mạng? Cat3 Keystone Jack Sử dụng các giao diện RJ11/RJ45 được tiêu chuẩn hóa cho các cáp cặp xoắn...
Đầu nối nam là gì? Cấu trúc, vật liệu và ứng dụng của nó là gì? MỘT Đầu nối nam là một đầu nối với các chân nhô ra, thường được sử dụng để kết hợp với đầu...
Có phải điện trở cách nhiệt của dây Patch không được che chắn vẫn đáp ứng các yêu cầu sau khi kiểm tra nhiệt ẩm không đổi? Thử nghiệm nhiệt ẩm không đổi là một thử nghiệm hiệu suất được sử dụng để đánh giá việc sử dụng l...

Mở rộng kiến ​​thức ngành

Triển vọng phát triển và ứng dụng của Bảng vá Cat6a gắn chặt với nhu cầu ngày càng tăng đối với kết nối mạng tốc độ cao và đáng tin cậy. CAT6A (Loại 6A) là phiên bản nâng cao của hệ thống cáp Ethernet CAT6, có khả năng hỗ trợ 10-gigabit Ethernet (10GBase-T) trong khoảng cách dài hơn. Dưới đây là tổng quan về triển vọng phát triển và ứng dụng của các bảng vá Cat6a:
Hiệu suất nâng cao: Các bảng vá Cat6a được thiết kế để hỗ trợ băng thông cao hơn và tốc độ truyền dữ liệu của cáp CAT6A. Chúng được thiết kế để giảm thiểu nhiễu xuyên âm và nhiễu, cung cấp tính toàn vẹn tín hiệu được cải thiện và cho phép truyền Ethernet 10-gigabit (10GBase-T) trên khoảng cách lên đến 100 mét.
Khả năng tương thích ngược: Các bảng vá CAT6A tương thích ngược với các cáp loại thấp hơn, chẳng hạn như Cat6 và Cat5e. Khả năng tương thích này cho phép tích hợp liền mạch với cơ sở hạ tầng mạng hiện có, giúp nâng cấp lên CAT6A dễ dàng hơn mà không cần phải tính lại hoàn toàn.
Che chắn: Các bảng vá Cat6a thường có công nghệ che chắn tiên tiến để cung cấp sự bảo vệ tối đa chống lại nhiễu điện từ (EMI) và nhiễu xuyên âm của người ngoài hành tinh. Chúng có thể có các cặp được che chắn riêng lẻ (S/FTP) hoặc cấu trúc được bảo vệ tổng thể (F/FTP), đảm bảo truyền tín hiệu đáng tin cậy và giảm thiểu suy giảm tín hiệu.
Cấu hình cổng: Các bảng vá Cat6a có sẵn trong các cấu hình cổng khác nhau, từ 12 cổng đến 48 cổng trở lên. Các cổng được thiết kế để phù hợp với các đầu nối RJ45 được sử dụng cho cáp Ethernet CAT6A. Số lượng cổng phụ thuộc vào nhu cầu cụ thể của cài đặt mạng.
Kiểu chấm dứt: Bảng vá Cat6a sử dụng chấm dứt cú đấm, tương tự như các bảng vá khác. Chúng có các thiết bị đầu cuối IDC (đầu nối chuyển vị cách điện), chẳng hạn như kiểu 110 hoặc Krone, để chấm dứt một cách an toàn các dây dẫn cáp riêng lẻ. Quá trình chấm dứt đục lỗ đảm bảo kết nối đáng tin cậy và nhất quán, giảm thiểu rủi ro mất tín hiệu hoặc nhiễu.
Triển vọng ứng dụng: Các bảng vá CAT6A chủ yếu được sử dụng trong các môi trường nơi cần truyền dữ liệu tốc độ cao và băng thông cao, chẳng hạn như trung tâm dữ liệu, phòng máy chủ, mạng doanh nghiệp và các ứng dụng giàu đa phương tiện. Chúng phù hợp cho các ứng dụng liên quan đến chuyển dữ liệu quy mô lớn, truyền phát video, ảo hóa, điện toán đám mây và các tác vụ chuyên sâu băng thông khác.
Chứng minh trong tương lai: Các bảng vá Cat6a thường được coi là một khoản đầu tư chống trong tương lai, vì chúng cung cấp khả năng băng thông và hiệu suất cao hơn. Chúng phù hợp cho các ứng dụng trong đó các nâng cấp mạng trong tương lai và tốc độ truyền dữ liệu cao hơn được dự đoán, đảm bảo khả năng tương thích với các công nghệ mới nổi và các yêu cầu mạng.
Tuân thủ và chứng nhận: Tìm kiếm các bảng vá Cat6a tuân thủ các tiêu chuẩn và chứng nhận của ngành, chẳng hạn như các bảng điều khiển do Hiệp hội Công nghiệp Viễn thông/Hiệp hội Công nghiệp Điện tử (TIA/EIA) và UL (Phòng thí nghiệm bảo lãnh). Tuân thủ đảm bảo rằng bảng vá đáp ứng các tiêu chuẩn hiệu suất và an toàn cần thiết cho kết nối mạng đáng tin cậy.
Triển vọng phát triển và ứng dụng của các bảng vá CAT6A được thúc đẩy bởi nhu cầu ngày càng tăng đối với các kết nối mạng nhanh hơn và đáng tin cậy hơn. Khi công nghệ tiếp tục phát triển và nhu cầu tăng băng thông cao hơn, các bảng vá CAT6A dự kiến ​​sẽ đóng một vai trò quan trọng trong việc hỗ trợ cơ sở hạ tầng mạng đang phát triển và đáp ứng nhu cầu của các ứng dụng mạng hiện đại.
