Giắc cắm Keystone CMỘTT3 là những thành phần phổ biến trong hệ thống cáp mạng và liên lạc thoại, đặc biệt là trong các hệ thống điện thoại cũ hoặc mạng dữ liệu tốc độ thấp. Trong khi các mạng hiện đại ngày càng sử dụng cáp Loại 5e, Loại 6 hoặc cáp có thông số kỹ thuật cao hơn thì việc hiểu cách kết nối đúng cách Giắc cắm CAT3 Keystone vẫn rất quan trọng trong một số ứng dụng thoại hoặc hệ thống cũ. Việc lắp đặt đúng cách không chỉ đảm bảo truyền tín hiệu đáng tin cậy mà còn tránh những sự cố không cần thiết trong tương lai.
Jack cắm Keystone CAT3: Tìm hiểu mục đích và cấu tạo của nó
A Giắc cắm khóa CAT3 là giắc cắm mô-đun thường được lắp đặt trong bảng vá lỗi, tấm ốp tường hoặc hộp gắn trên bề mặt. Chức năng chính của nó là đóng vai trò là điểm kết nối giữa cáp xoắn đôi Loại 3 (thường là hai hoặc bốn cặp) và dây nối hoặc cáp thiết bị.
Sự thi công: Giắc cắm keystone có đầu nối RJ-11 (dành cho đường dây điện thoại) hoặc RJ-45 (dành cho Ethernet) ở một đầu và đầu cuối của đầu nối dịch chuyển cách điện (IDC) ở đầu kia để kết nối dây dẫn xoắn đôi.
Mục đích: Cáp và giắc cắm loại 3 ban đầu được thiết kế để hỗ trợ truyền dữ liệu lên tới 10 Mbps, nhưng ngày nay chúng được sử dụng phổ biến nhất cho các ứng dụng thoại (điện thoại).
Các bước để kết nối một Giắc cắm khóa CAT3
Kết nối Jack Keystone CAT3 đúng cách là một quy trình chính xác thường yêu cầu sử dụng công cụ đục lỗ.
1. Chuẩn bị
Trước khi bắt đầu kết nối, hãy đảm bảo bạn có các công cụ và tài liệu sau:
- Giắc cắm khóa CAT3
- Cáp xoắn đôi loại 3 (hoặc cáp loại 5e/Cat6 cho thoại)
- Dụng cụ đột dập (thường là loại 110 hoặc loại Krone)
- Máy rút dây
- Dây buộc cáp hoặc Velcro (để quản lý cáp)
2. Tước và quản lý dây
Sử dụng kìm tuốt dây, cẩn thận lột lớp vỏ cáp bên ngoài khoảng 1-1,5 inch, cẩn thận để không làm hỏng lớp cách điện bên trong.
Tháo các cặp xoắn, làm thẳng và tách từng dây dẫn.
3. Xác định tiêu chuẩn nối dây
Mặt sau của giắc cắm keystone Cat3 thường có mã màu được in trên đó để hướng dẫn bạn cách kết nối dây. Đối với kết nối thoại và dữ liệu, hai chuẩn nối dây thường được sử dụng: T568A và T568B.
Đối với các ứng dụng thoại (phổ biến nhất với Cat3): Mặc dù bạn có thể tuân theo tiêu chuẩn dữ liệu T568A hoặc T568B, nhưng trong các hệ thống điện thoại đơn giản, thông thường chỉ kết nối hai cặp trung tâm (xanh/trắng-xanh và cam/trắng-cam) hoặc chỉ các cặp bạn cần.
Mẹo chính: Bất kể bạn chọn tiêu chuẩn nào (A hoặc B), hãy đảm bảo duy trì tính nhất quán trong suốt dự án nối dây của bạn.
4. Kết nối đột phá
Đặt dây vào các rãnh IDC tương ứng theo mã màu trên giắc cắm (T568A hoặc T568B).
Dùng dụng cụ gấp mép để ấn dọc từng sợi dây xuống. Công cụ uốn sẽ nhúng dây vào đầu nối đồng thời cắt bỏ mọi dây thừa.
Đảm bảo mỗi dây được xuyên qua lớp cách điện một cách an toàn và được kết nối.
5. Kiểm tra và ngăn nắp
Sau khi hoàn tất kết nối, hãy sử dụng máy kiểm tra mạng (hoặc máy kiểm tra đường dây điện thoại đơn giản) để kiểm tra tính liên tục của kết nối, đảm bảo rằng tất cả các cặp dây đều được kết nối đúng cách và không bị chập hoặc hở.
Uốn cong dây cáp một cách nhẹ nhàng và sử dụng dây buộc cáp hoặc Velcro để sắp xếp và cố định chúng nhằm giảm sức căng cho các điểm kết nối giắc cắm keystone.

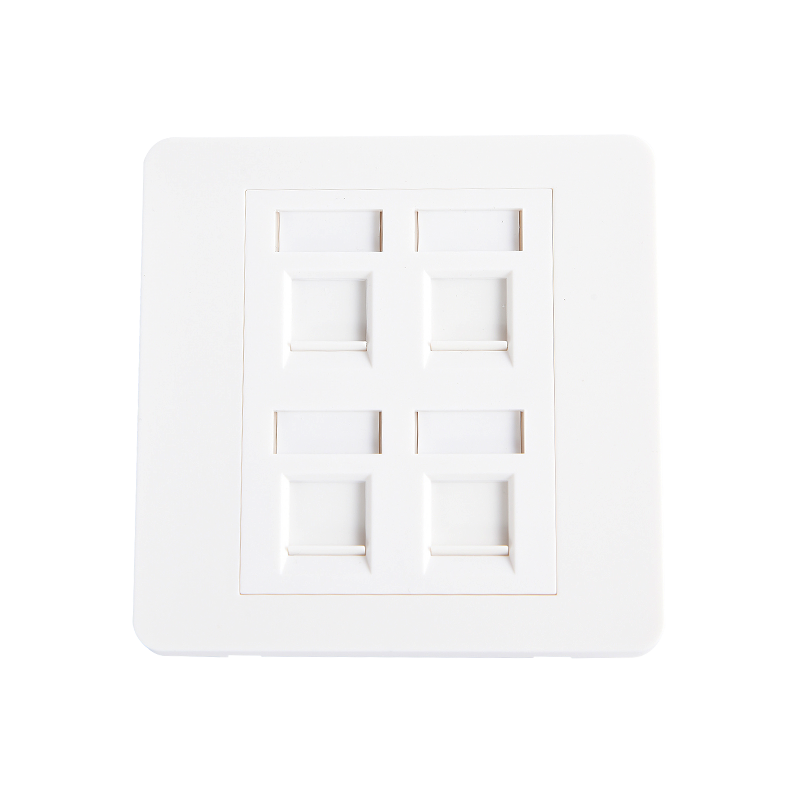

Cắm giắc cắm keystone CAT3 vào tấm tường hoặc bảng vá.
Mặc dù giắc cắm keystone CAT3 chủ yếu phục vụ liên lạc bằng giọng nói truyền thống hoặc các ứng dụng tốc độ thấp, việc lắp đặt đúng cách là nền tảng cho độ tin cậy của toàn bộ hệ thống cáp. Bằng cách tuân theo các quy trình nối dây tiêu chuẩn và sử dụng các công cụ phù hợp, bạn có thể đảm bảo hệ thống cáp CAT3 của mình ổn định và dễ quản lý. Hãy nhớ rằng, các tiêu chuẩn nối dây nhất quán và kiểm tra kỹ lưỡng là chìa khóa để cài đặt thành công.
