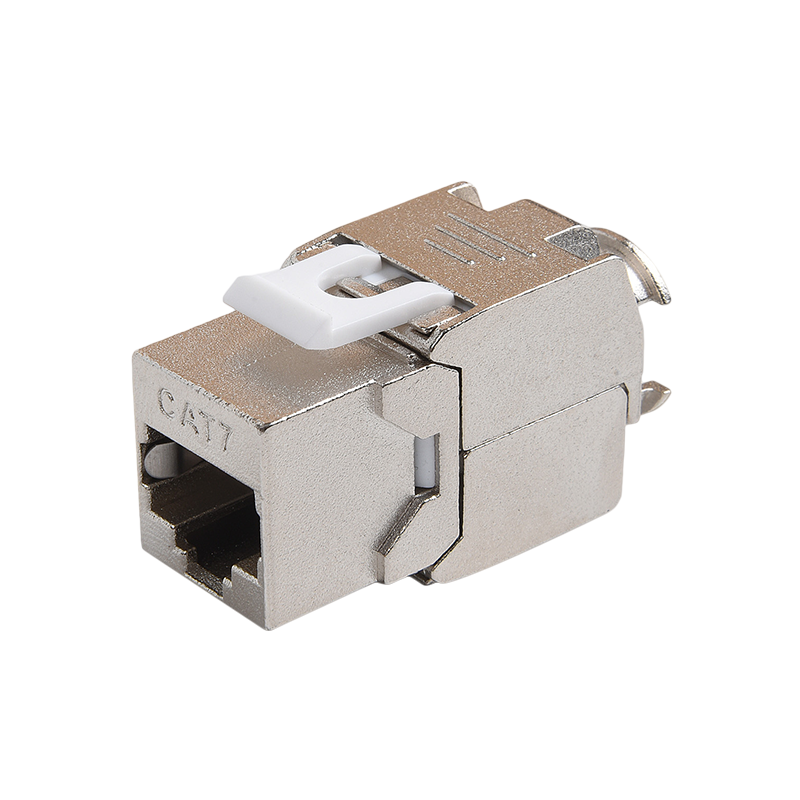

Lựa chọn tốt nhất Giắc cắm keystone Cat7 có ba yếu tố cốt lõi: loại che chắn (STP so với FTP), kiểu đầu nối (không cần dụng cụ so với đục lỗ) và khả năng tương thích với thước đo dây dẫn của cáp của bạn . Thực hiện đúng những điều đó và mạng của bạn sẽ liên tục đạt được băng thông 600 MHz được xếp hạng của Cat7 trong phạm vi lên tới 100 mét. Các phần bên dưới chia nhỏ mọi điểm quyết định với thông số kỹ thuật, so sánh cụ thể và hướng dẫn trong thế giới thực.
Điều gì tạo nên Keystone Jack "Tương thích Cat7"
Cat7 là tiêu chuẩn ISO/IEC 11801 Loại F, không phải tiêu chuẩn TIA/EIA, có nghĩa là chi tiết thông số kỹ thuật khác với các phân loại Cat5e/Cat6 phổ biến hơn. Giắc cắm keystone Cat7 chính hãng phải đáp ứng các ngưỡng hiệu suất tối thiểu sau:
| tham số | Cat6A | Cat7 | Cat7A |
|---|---|---|---|
| Băng thông | 500 MHz | 600 MHz | 1000 MHz |
| Tốc độ dữ liệu tối đa | 10Gbps | 10Gbps | 40–100Gbps |
| Yêu cầu che chắn | Tùy chọn | Bắt buộc (S/FTP) | Bắt buộc (S/FTP) |
| Loại kết nối | RJ45 | GG45 hoặc TERA | GG45 hoặc TERA |
Chú ý rằng Cat7 bắt buộc phải che chắn hoàn toàn trên mọi thành phần , bao gồm cả giắc cắm keystone. Bất kỳ giắc cắm nào có nhãn "Cat7" nhưng thiếu tấm chắn từng cặp cộng với dây bện tổng thể đều không đáp ứng tiêu chuẩn, bất kể tuyên bố tiếp thị.
Các loại che chắn: Tại sao S/FTP không thể thương lượng đối với Cat7
Cáp Cat7 sử dụng cấu trúc S/FTP (Cặp xoắn có lá chắn): mỗi cặp trong số bốn cặp được bọc giấy bạc riêng lẻ và sau đó toàn bộ bó được bọc trong một màn hình bện. Giắc cắm keystone Cat7 phải tiếp tục con đường che chắn đó không bị gián đoạn. Đây là ý nghĩa thực sự của mỗi nhãn che chắn:
- FTP / ScTP – Chỉ có một lá tổng thể duy nhất. Thích hợp cho Cat6A, không đủ cho Cat7.
- S/FTP – Lá cặp riêng lẻ cộng với bím tóc bên ngoài. Yêu cầu tối thiểu cho Cat7.
- SF/FTP – Cặp lá riêng lẻ cộng với dây bện bên ngoài cộng với lá bên ngoài. Vượt quá yêu cầu Cat7; thường được sử dụng cho môi trường công nghiệp hoặc có độ nhiễu cao.
Tấm chắn bị hỏng ở điểm cuối đóng vai trò như một ăng-ten, mời EMI xâm nhập. Trong thực tế, Nhiễu xuyên âm của người ngoài hành tinh (AXT) có thể tăng tới 30 dB nếu tấm chắn không được nối đất đúng cách ở giắc cắm — đủ để khiến liên kết 10GBase-T bị ngắt kết nối hoàn toàn.
Nối đất tấm chắn đúng cách

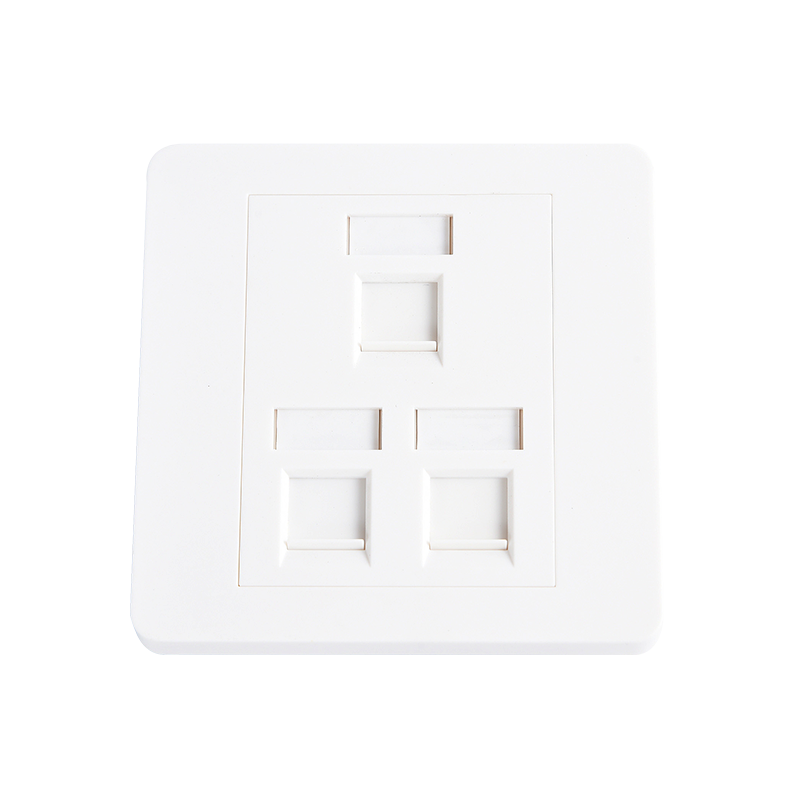

Giắc cắm được che chắn chỉ hữu ích nếu được nối đất ở một đầu (mặt bảng vá hoặc mặt tấm tường). Việc nối đất ở cả hai đầu sẽ tạo ra một vòng nối đất. Hãy tìm các giắc cắm có vỏ kim loại tích hợp kẹp trực tiếp vào khung bảng nối đất — điều này giúp loại bỏ nhu cầu về dây nối đất đuôi lợn riêng biệt và giảm lỗi lắp đặt.
GG45 so với TERA: Chọn định dạng trình kết nối Cat7 phù hợp
Cat7 không sử dụng giao diện RJ45 tiêu chuẩn. Hai hệ thống đầu nối chiếm ưu thế và việc chọn sai hệ thống có nghĩa là mua dây nối và tấm mặt không tương thích:
| tính năng | GG45 | TERA |
|---|---|---|
| Tương thích ngược RJ45 | Có | Không |
| Tần số tối đa | 600 MHz | 1000 MHz |
| Điểm liên hệ | 8 (4 góc) | 8 |
| Trường hợp sử dụng tốt nhất | Môi trường hỗn hợp với các thiết bị RJ45 cũ | Cơ sở hạ tầng Cat7A đầy đủ hoặc được xây dựng có mục đích |
| Sự sẵn có của tấm mặt | Có sẵn rộng rãi | Hạn chế hơn |
Đối với hầu hết các phòng thí nghiệm gia đình và triển khai doanh nghiệp nhỏ, GG45 là sự lựa chọn thiết thực bởi vì dây vá RJ45 hiện tại sẽ vẫn hoạt động ở mức hiệu suất Cat6A trong khi dây vá Cat7 gốc sẽ mở khóa toàn bộ băng thông 600 MHz.
Kiểu chấm dứt: Ít công cụ so với Đấm xuống
Cách bạn kết nối cáp vào giắc cắm sẽ ảnh hưởng đến cả thời gian lắp đặt và độ tin cậy lâu dài. Giắc cắm keystone Cat7 có hai kiểu kết thúc chính:

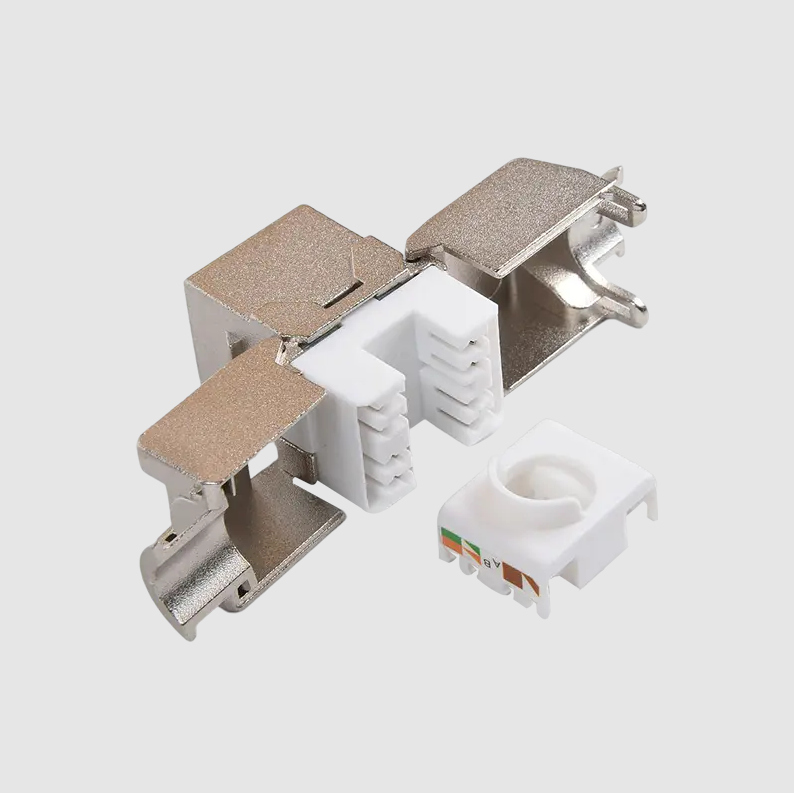

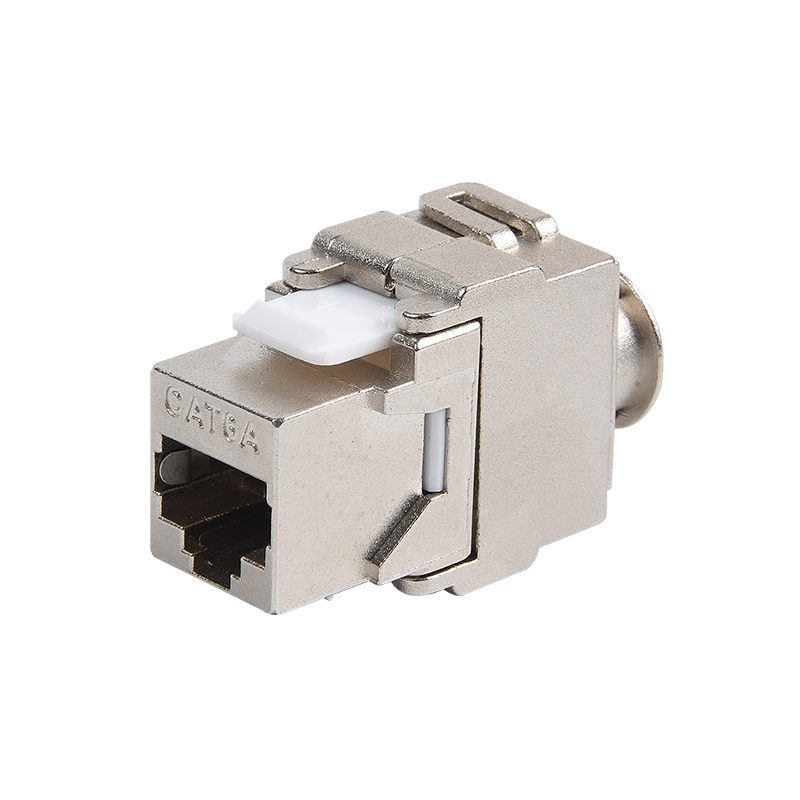

Chấm dứt công cụ ít hơn (Clip IDC)
Dây dẫn được đưa vào các khe có dán nhãn và nắp được đóng xuống, cắt và tiếp xúc đồng thời. Ưu điểm bao gồm cài đặt nhanh hơn (thường dưới 2 phút mỗi jack một khi đã thực hành), không cần dụng cụ đục lỗ và giảm nguy cơ dẫn điện quá mức. Sự đánh đổi là chi phí trên mỗi đơn vị cao hơn một chút và cảm giác ít quen thuộc hơn đối với những người lắp đặt có kinh nghiệm đã quen với các phương pháp truyền thống.

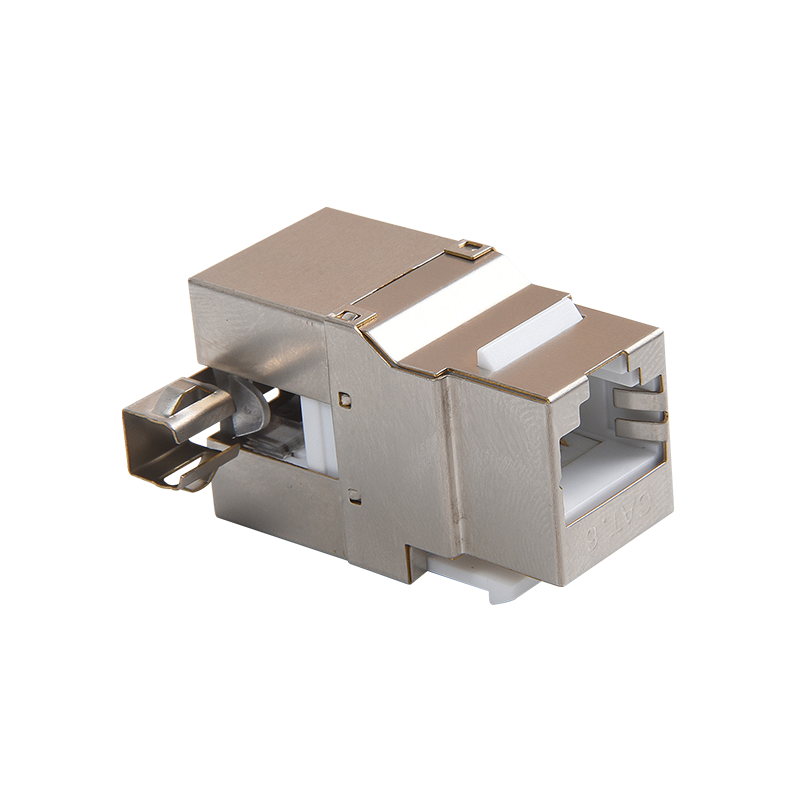

Chấm dứt Punch-Down (110 kiểu)
Một công cụ bấm lỗ 110 sẽ đẩy từng dây dẫn vào một khe IDC. Phương pháp này là tiêu chuẩn công nghiệp về hệ thống cáp có cấu trúc và được các chuyên gia thực hiện công việc bảng vá khối lượng lớn ưa thích. Đối với Cat7, hãy đảm bảo công cụ đục lỗ của bạn có cài đặt tác động thấp — lực quá mạnh có thể làm hỏng tấm chắn giấy bạc trên từng cặp riêng lẻ, làm giảm khả năng bảo vệ mà bạn đã trả tiền mua.
Bạn nên chọn cái nào?
- Tự làm hoặc chạy nhỏ (giắc cắm 1–10): Không cần dụng cụ sẽ nhanh hơn và tránh được chi phí cho một dụng cụ đục lỗ chất lượng.
- Chạy chuyên nghiệp hoặc lớn (20 jack): Đột phá bằng công cụ đã hiệu chỉnh mang lại kết quả nhất quán hơn trên quy mô lớn.
- Trang bị thêm hoặc không gian chật hẹp: Giắc cắm không có dụng cụ thường có mặt sau nhỏ gọn hơn, dễ dàng thao tác hơn với các hộp có tường nông phía sau.
Khả năng tương thích của máy đo dây dẫn: Kết hợp giắc cắm với cáp của bạn
Cáp Cat7 được sản xuất theo các biến thể lõi cứng và lõi cứng, mỗi biến thể yêu cầu thiết kế tiếp điểm IDC khác nhau:
- Dây dẫn rắn (22–24 AWG): Tiêu chuẩn cho đường chạy trong tường. Các tiếp điểm IDC xuyên qua lớp cách điện một cách sạch sẽ trên dây cứng. Không sử dụng giắc cắm chỉ bị mắc kẹt với cáp chắc chắn — các cánh tiếp xúc có thể không khớp đúng cách, gây ra tình trạng liên tục không liên tục.
- Dây dẫn bị mắc kẹt (26–28 AWG): Dùng cho dây vá. Các tiếp điểm IDC được xếp hạng dạng mắc kẹt có khe rộng hơn để kẹp nhiều dây tóc. Việc sử dụng giắc cắm chỉ rắn trên cáp bện sẽ dẫn đến điện trở tiếp xúc cao và mất tín hiệu.
- Giắc cắm xếp hạng kép (22–26 AWG): Chấp nhận cả hai loại dây dẫn. Được khuyên dùng khi bạn không chắc chắn về thông số cáp hoặc xây dựng môi trường hỗn hợp.
Luôn xác minh phạm vi AWG được in trên thân giắc cắm phù hợp với thước đo dây dẫn của cáp trước khi mua.
Cấu hình nối dây: T568A so với T568B
Giắc cắm keystone Cat7s hỗ trợ cả hai sơ đồ nối dây T568A và T568B. Bản thân chương trình không ảnh hưởng đến hiệu suất — điều quan trọng là tính nhất quán trên mọi giắc cắm, bảng vá lỗi và dây nối trong cùng một lần chạy. Việc trộn T568A ở một đầu với T568B ở đầu kia sẽ tạo ra cáp chéo, cáp này sẽ không hoạt động với các bộ chuyển mạch mạng tiêu chuẩn.
- T568B là phổ biến nhất trong các cơ sở thương mại ở Bắc Mỹ.
- T568A được ưu tiên sử dụng trong chính phủ và một số cơ sở lắp đặt quốc tế và được yêu cầu bởi ANSI/TIA-570-C đối với hệ thống dây điện dân dụng.
Hầu hết các giắc cắm Cat7 đều bao gồm sơ đồ nối dây được mã hóa màu cho cả hai sơ đồ trên thân hoặc trong bao bì. Chọn một và ghi lại lựa chọn của bạn - điều này bảo vệ bất kỳ ai thực hiện bảo trì nhiều năm sau đó.
Thông số kỹ thuật chính cần kiểm tra trước khi mua
Sử dụng danh sách kiểm tra này khi đánh giá bất kỳ danh sách hoặc bảng dữ liệu giắc cắm keystone Cat7 nào:
- Băng thông định mức: Phải ≥ 600 MHz. Bất cứ điều gì thấp hơn là Cat6A hoặc thấp hơn.
- Che chắn: Cấu trúc S/FTP với vỏ dẫn điện kết hợp với bảng nối đất.
- Mất chèn ở 600 MHz: Phải ≤ 0,4 dB theo mẫu kênh ISO/IEC 11801.
- TIẾP THEO (Xuyên âm gần cuối) ở tần số 600 MHz: Tìm giá trị ≥ 60 dB cho mức chênh lệch trên mức tối thiểu.
- Suy hao phản hồi ở tần số 600 MHz: ≥ 15 dB là ngưỡng thực tế cho độ tin cậy 10GBase-T.
- Phạm vi dây dẫn: Xác nhận rằng nó phù hợp với AWG của cáp (thường là 22–24 AWG đối với Cat7 gắn tường chắc chắn).
- Chu kỳ giao phối: Giắc cắm chất lượng được đánh giá cho ≥ 750 lần cắm. Đơn vị ngân sách thường chỉ xác định 200.
- Mạ tiếp xúc: Các điểm tiếp xúc mạ vàng ( ≥ 50 µin) chống lại quá trình oxy hóa và duy trì điện trở tiếp xúc ở mức thấp theo thời gian.
Các lỗi cài đặt phổ biến làm giảm hiệu suất Cat7
Ngay cả giắc cắm có thông số kỹ thuật cao nhất cũng có thể hoạt động kém nếu lắp đặt không đúng cách. Đây là những lỗi thường gặp nhất:
- Tháo xoắn quá mức khi chấm dứt: Cat7 cho phép tối đa 13 mm (0,5 inch) của dây dẫn không xoắn ở giắc cắm. Vượt quá mức này sẽ làm tăng nhiễu xuyên âm và có thể không vượt qua bài kiểm tra chứng nhận kênh.
- Không duy trì vòng nhỏ giọt trên tấm chắn: Khi đi cáp được che chắn xuyên qua các hốc tường, hãy chừa một vòng nhỏ để ngăn hơi ẩm thấm dọc theo dây bện vào vỏ giắc cắm.
- Siết chặt dây cáp quá chặt: Việc nén cáp S/FTP tại các điểm uốn sẽ làm biến dạng các lá cặp riêng lẻ, tạo ra sự gián đoạn trở kháng. Sử dụng dây buộc dạng móc và vòng thay vì dây buộc bằng nhựa trên đường chạy Cat7.
- Vi phạm bán kính uốn cong tối thiểu: Cáp Cat7 có bán kính uốn cong tối thiểu là 8× đường kính cáp (thường là ~60 mm đối với cáp có đường kính 7,5 mm). Những khúc cua chặt hơn gây ra phản xạ không đạt trong các bài kiểm tra tổn thất phản hồi.
- Trộn các thành phần được che chắn và không được che chắn: Sử dụng giắc cắm Cat7 trên cáp Cat6A không được che chắn hoặc ngược lại sẽ phủ nhận lợi ích che chắn và tạo ra sự gián đoạn trên mặt đất.
Khi nào nên chọn Giắc cắm Keystone Cat7 so với Cat6A
Chi phí cơ sở hạ tầng Cat7 khoảng Thêm 20–35% hơn cài đặt Cat6A tương đương. Khoản phí bảo hiểm đó là hợp lý trong các trường hợp cụ thể nhưng không cần thiết trong các trường hợp khác:
| Kịch bản | Tiêu chuẩn đề xuất | Lý do |
|---|---|---|
| Gia đình hoặc văn phòng nhỏ, bộ chuyển mạch 1 Gbps | Cat6 hoặc Cat6A | Chi phí Cat7 không cần thiết |
| 10Gbps backbone, clean environment | Cat6A | Cat6A đáp ứng 10GBase-T với chi phí thấp hơn |
| 10Gbps runs near fluorescent lighting or motors | Cat7 | Tấm chắn S/FTP loại bỏ EMI |
| Chứng minh tương lai cho tốc độ 25/40 Gbps | Cat7A | Yêu cầu băng thông 1000 MHz |
| Sàn công nghiệp/sản xuất | Cat7 hoặc Cat7A | Môi trường EMI nặng đòi hỏi phải có sự che chắn đầy đủ |
Kiểm tra việc chấm dứt Cat7 của bạn sau khi cài đặt
Trình kiểm tra hiện trường là cách duy nhất để xác nhận kênh Cat7 đáp ứng thông số kỹ thuật. Trình kiểm tra sơ đồ dây cơ bản là không đủ - chúng không đo được các tham số miền tần số. Sử dụng máy kiểm tra có khả năng Độ chính xác cấp IIIe hoặc cấp IV (theo IEC 61935-1) để chứng nhận kênh Cat7. Các bài kiểm tra chính cần chạy:
- Sơ đồ dây: Xác minh tính liên tục của chân cắm và không có các cặp chéo, tách hoặc đảo ngược.
- Quét suy hao chèn (lên tới 600 MHz): Xác nhận độ suy giảm tín hiệu vẫn nằm trong giới hạn kênh Cat7 trên toàn bộ dải tần.
- TIẾP THEO và FEXT: Các phép đo nhiễu xuyên âm giúp phát hiện các vấn đề về dây dẫn không xoắn tại điểm kết thúc giắc cắm.
- Tính liên tục của lá chắn: Xác minh rằng dây thoát nước hoặc dây bện được kết nối từ đầu đến cuối mà không có đoạn ngắn với các cặp dây dẫn.
Nếu một kênh bị lỗi, thủ phạm phổ biến nhất là do giắc cắm bị xoắn quá mức, lá cặp bị hỏng hoặc kết nối đất che chắn bị mất — tất cả đều có thể xử lý được bằng cách kết nối lại giắc cắm thay vì thay thế đường dây cáp.
