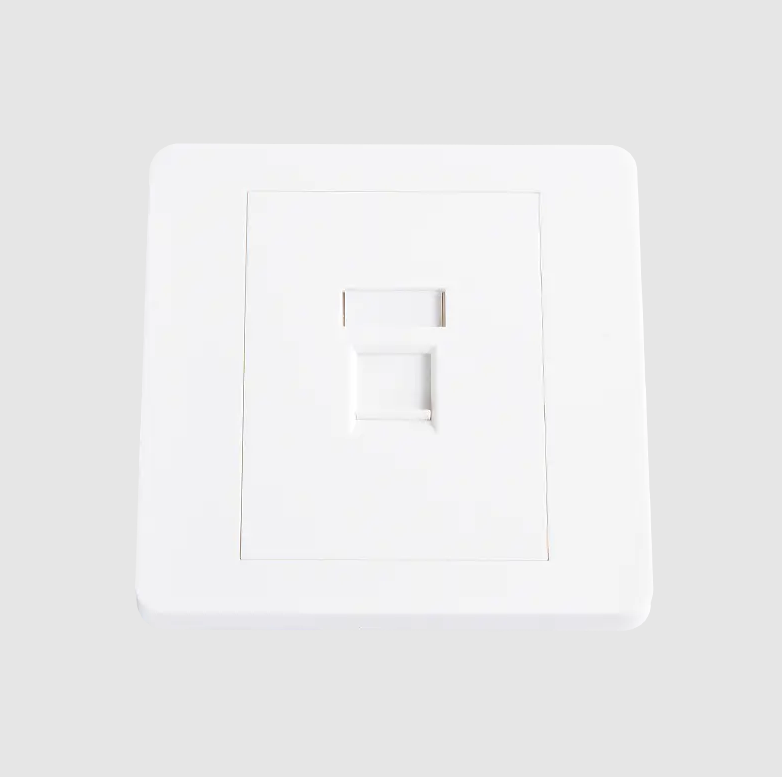

A tấm mặt mạng là bảng điều khiển gắn trên tường được lắp đặt trong nhà, văn phòng và trung tâm dữ liệu nhằm cung cấp giao diện rõ ràng, an toàn để kết nối cáp mạng—chẳng hạn như Ethernet hoặc cáp quang—với hệ thống cáp có cấu trúc. Nó hoạt động như điểm cuối có thể nhìn thấy của hệ thống cáp âm tường, chấp nhận các giắc cắm hoặc mô-đun keystone liên kết hệ thống dây điện bên trong với các cổng hướng tới người dùng. Thay vì để dây cáp lộ ra ngoài hoặc bị kết thúc lỏng lẻo, tấm mặt mạng sắp xếp và bảo vệ các kết nối đồng thời mang lại vẻ ngoài chuyên nghiệp. Có sẵn ở các cấu hình một cổng đến 6 cổng trở lên, tấm mặt là thành phần cơ bản trong mọi cài đặt mạng có cấu trúc.
một là gì Tấm mặt mạng
Tấm mặt mạng là một tấm phẳng—thường được làm bằng nhựa hoặc kim loại—được gắn phẳng vào tường hoặc bề mặt và chứa một hoặc nhiều giắc cắm keystone, cổng RJ45 hoặc bộ điều hợp cáp quang. Nó kết nối hệ thống cáp trên tường có cấu trúc với các thiết bị như máy tính, điện thoại hoặc bộ chuyển mạch thông qua giao diện plug-in đơn giản.
Tấm mặt được sử dụng trong mạng dân dụng, cơ sở hạ tầng CNTT thương mại và môi trường công nghiệp. Chúng được lắp đặt trong các hộp treo tường (còn gọi là hộp phía sau) nằm chìm vào tường, tạo cho công trình lắp đặt một diện mạo hoàn thiện. Điểm khác biệt chính là bản thân tấm mặt không kết nối dây—chức năng đó thuộc về jack keystone được lắp vào các cổng của tấm mặt.
Các ứng dụng phổ biến bao gồm:
- Ổ cắm dữ liệu Ethernet trong văn phòng và nhà ở
- Điểm kết nối điện thoại
- Tấm kết thúc sợi quang trên tường
- Phân phối tín hiệu âm thanh/video trong phòng hội nghị
- Ổ cắm tường USB và HDMI trong tòa nhà thông minh
Các loại chính của Tấm mặt mạngs
Tấm mặt mạng có nhiều loại khác nhau, mỗi loại phù hợp với các tiêu chuẩn cáp, số lượng cổng và môi trường cài đặt khác nhau. Hiểu được sự khác biệt giúp đảm bảo lựa chọn đúng cho bất kỳ dự án nào.
1. Keystone Tấm mặt (Modular Faceplate)
Loại được sử dụng rộng rãi nhất, tấm mặt keystone chấp nhận các giắc cắm keystone có thể hoán đổi cho nhau ở định dạng gắn vào. Mô-đun này cho phép cùng một tấm mặt hỗ trợ các giắc cắm Ethernet (Cat5e, Cat6, Cat6A), đồng trục, cáp quang, USB hoặc HDMI chỉ bằng cách thay đổi mô-đun được lắp vào. Số lượng cổng thường dao động từ 1 đến 6 cổng trên mỗi tấm mặt.
Các tấm mặt keystone được ưu tiên trong lắp đặt thương mại vì chúng cho phép nâng cấp trong tương lai mà không cần thay thế toàn bộ ổ cắm trên tường—chỉ cần hoán đổi giắc cắm keystone.
2. Tấm mặt cổng cố định
Các tấm mặt có cổng cố định có các cổng tích hợp, không thể tháo rời được tích hợp trực tiếp vào tấm. Đây là những điều phổ biến trong việc lắp đặt điện thoại cũ và các dự án dân cư chi phí thấp hơn. Mặc dù kém linh hoạt hơn các loại keystone nhưng chúng thường tiết kiệm hơn cho việc triển khai sử dụng một lần khi loại cáp không thay đổi.
3. Tấm mặt sợi quang
Được thiết kế đặc biệt cho cáp quang, các tấm mặt này chứa các bộ điều hợp LC, SC, ST hoặc MTP/MPO. Chúng được sử dụng trong các môi trường tốc độ cao như trung tâm dữ liệu, khuôn viên trường đại học và xương sống của doanh nghiệp, nơi tốc độ truyền dữ liệu vượt quá 10 Gbps . Các tấm mặt bằng sợi phải bảo vệ các đầu nối quang khỏi bụi và hư hỏng vật lý, vì vậy chúng thường bao gồm các nắp chống bụi hoặc các cổng có cửa chớp.
4. Tấm mặt gắn trên bề mặt
Ở những nơi không thể cắt vào tường—chẳng hạn như trong các tòa nhà cũ, kết cấu bê tông hoặc công trình lắp đặt tạm thời—các tấm mặt gắn trên bề mặt được gắn trực tiếp vào bề mặt tường thay vì lõm vào đó. Chúng đi kèm với hộp phía sau tích hợp và lắp đặt nhanh hơn, mặc dù nhìn bề ngoài nổi bật hơn một chút.
5. Hộp sàn / Tấm mặt dưới sàn
Được sử dụng trong các văn phòng và phòng hội nghị có không gian mở, tấm mặt hộp sàn được lắp đặt trên sàn nâng hoặc sàn bê tông. Chúng cung cấp kết nối dữ liệu, nguồn và AV ở cấp độ bàn làm việc mà không cần định tuyến trên tường. Một hộp một tầng có thể chứa 4 đến 12 cổng , kết hợp các ổ cắm Ethernet, nguồn và đa phương tiện trong một thiết bị.
6. Tấm mặt đa phương tiện / kết hợp
Các tấm mặt đa phương tiện chứa các loại tín hiệu hỗn hợp trong một tấm duy nhất—ví dụ: kết hợp các cổng Ethernet RJ45, HDMI, USB-A và giắc cắm âm thanh 3,5 mm. Chúng đặc biệt phổ biến trong các phòng hội nghị, lớp học và hệ thống rạp hát tại nhà hiện đại, nơi cần có nhiều loại kết nối tại một địa điểm ổ cắm.
So sánh các loại tấm mặt mạng phổ biến
| loại | Cổng linh hoạt | Sử dụng điển hình | Cài đặt | Số cổng chung |
|---|---|---|---|---|
| Keystone (Mô-đun) | Cao | Văn phòng, nhà, doanh nghiệp | Trong tường | 1–6 |
| Cổng cố định | Thấp | Khu dân cư, điện thoại | Trong tường | 1–2 |
| Sợi quang | Trung bình | Trung tâm dữ liệu, khuôn viên trường | Trong tường / surface | 1–4 |
| Gắn trên bề mặt | Trung bình | Cải tạo, tường bê tông | bề mặt | 1–4 |
| hộp sàn | Cao | Văn phòng có kế hoạch mở | Dưới sàn | 4–12 |
| đa phương tiện | Cao | Lớp học, phòng AV | Trong tường / surface | 2–6 |
Các thành phần chính của hệ thống tấm mặt mạng
Việc lắp đặt tấm mặt hoàn chỉnh bao gồm một số thành phần hoạt động cùng nhau:
- Thân tấm mặt : Tấm ngoài có kích thước tiêu chuẩn như đĩa đơn UK (86×86mm), đĩa đôi UK (86×146mm) hoặc định dạng 1-gang/2-gang của Mỹ
- Giắc cắm keystone : Các mô-đun gắn vào kết thúc cáp Cat5e, Cat6, Cat6A hoặc cáp quang và chấp nhận phích cắm RJ45 hoặc đầu nối cáp quang
- Hộp sau/hộp treo tường : Một vỏ lõm được gắn bên trong tường mà tấm mặt được bắt vít vào
- Nhãn/biểu tượng cổng : Dấu hiệu nhận dạng, được mã hóa màu hoặc gắn nhãn văn bản, để phân biệt các cổng dữ liệu, giọng nói hoặc AV
- Mũ che bụi : Vỏ bảo vệ cho các cổng không sử dụng, đặc biệt quan trọng trong các ứng dụng cáp quang
Tấm mặt mạng Tiêu chuẩn và danh mục cáp
Hiệu suất của việc lắp đặt tấm mặt mạng chỉ tốt khi các giắc cắm cáp và keystone được sử dụng bên trong nó. Các tấm mặt phải phù hợp với loại cáp đang được triển khai:
- Cat5e : Hỗ trợ lên tới 1 Gbps ở tần số 100 MHz; phù hợp với hầu hết các mạng thương mại cơ bản và dân cư
- Cat6 : Hỗ trợ lên tới 1 Gbps ở tần số 250 MHz với hiệu suất nhiễu xuyên âm tốt hơn; được sử dụng rộng rãi trong triển khai văn phòng hiện đại
- Cat6A : Hỗ trợ lên đến 10 Gbps ở 500 MHz ; cần thiết cho môi trường mật độ cao và ứng dụng PoE
- Cat8 : Hỗ trợ lên đến 40 Gbps at 2000MHz over short distances; used in data center top-of-rack applications
- Chất xơ (OM3/OM4/OS2) : Hỗ trợ 10G đến 100G trên khoảng cách xa hơn; yêu cầu bộ điều hợp keystone dành riêng cho sợi quang
Các cơ quan tiêu chuẩn như TIA-568 (Bắc Mỹ) và ISO/IEC 11801 (quốc tế) xác định các yêu cầu về hiệu suất kênh mà tấm mặt và giắc cắm phải đáp ứng để đạt được việc lắp đặt cáp có cấu trúc được chứng nhận.
Cách chọn tấm mặt mạng phù hợp
Việc lựa chọn tấm mặt chính xác phụ thuộc vào một số yếu tố thực tế:
Số cổng
Xác định số lượng kết nối cần thiết ở mỗi vị trí. Một máy trạm làm việc tiêu chuẩn thường yêu cầu 2 cổng (một dữ liệu, một dự phòng hoặc thoại), trong khi trạm AV trong lớp học có thể cần 4–6 cổng. Tránh chỉ định quá mức để có thể quản lý được việc xuyên tường.
Môi trường cài đặt
Đối với công trình xây dựng mới hoặc cải tạo, tấm mặt đá hình vòm trên tường mang lại lớp hoàn thiện sạch sẽ nhất. Đối với các tòa nhà hiện tại nơi việc định tuyến trên tường là không khả thi, các tùy chọn gắn trên bề mặt sẽ loại bỏ nhu cầu chạy cáp xuyên tường. Môi trường công nghiệp và ngoài trời yêu cầu tấm mặt được xếp hạng IP (ví dụ: IP44 hoặc IP55) có khả năng chống bụi và chống ẩm.
Yêu cầu về loại cáp và tốc độ
Ghép các giắc cắm keystone với loại cáp đang chạy. Việc lắp đặt giắc cắm Cat6A trong cơ sở hạ tầng Cat5e sẽ lãng phí đầu tư, trong khi việc lắp giắc cắm Cat5e trong quá trình cài đặt Cat6A sẽ tạo ra tắc nghẽn hiệu suất ở ổ cắm—liên kết yếu nhất xác định tốc độ tối đa của kênh.
Tiêu chuẩn thẩm mỹ và quy định
Trong các môi trường được quản lý như cơ sở chăm sóc sức khỏe hoặc chính phủ, tấm che mặt có thể cần phải tuân thủ các tiêu chuẩn mã hóa màu cụ thể hoặc yêu cầu lắp ráp tường chống cháy. Các không gian thương mại thường chỉ định lớp hoàn thiện nhất quán (màu trắng, màu ngà hoặc thép chải) để phù hợp với tiêu chuẩn thiết kế nội thất.
Tấm mặt mạng so với Bảng vá lỗi: Sự khác biệt chính
Một điểm dễ nhầm lẫn phổ biến là việc phân biệt tấm mặt mạng với bảng vá lỗi. Mặc dù cả hai đều chấm dứt hệ thống cáp có cấu trúc nhưng vai trò của chúng khác nhau đáng kể:
- Faceplate : Được cài đặt tại điểm cuối của người dùng (bàn, tường, sàn); cung cấp 1–6 cổng cho mỗi vị trí; kết nối các thiết bị đầu cuối với hệ thống cáp trên tường
- Bảng vá lỗi : Được lắp đặt trong tủ mạng hoặc phòng viễn thông; hợp nhất tất cả các đường cáp âm tường (thường 24 đến 48 cổng trên mỗi bảng ); kết nối với thiết bị chuyển mạch thông qua dây vá
Cùng với nhau, tấm mặt và bảng vá lỗi tạo thành hai đầu của kênh cáp có cấu trúc, với cáp ngang trong tường chạy giữa chúng.
Mẹo cài đặt thực tế
Cài đặt đúng cách đảm bảo cả hiệu suất và tuổi thọ:
- Luôn rời đi Độ chùng cáp ít nhất 30 cm bên trong hộp phía sau để cho phép kết thúc lại nếu giắc cắm bị hỏng
- Duy trì độ xoắn của cặp càng gần điểm cuối của giắc cắm keystone càng tốt—không xoắn quá 13mm (0,5 inch) sẽ làm giảm hiệu suất của Cat6 và Cat6A
- Dán nhãn rõ ràng cho từng cổng ở cả tấm mặt và cổng bảng vá lỗi tương ứng bằng cách sử dụng sơ đồ đánh số nhất quán (ví dụ: F1-D1 = Tầng 1, Bàn 1)
- Sử dụng nắp che bụi trên các khe keystone không sử dụng để ngăn chặn các mảnh vụn tích tụ bên trong hộp phía sau
- Đối với việc lắp đặt cáp quang, hãy làm sạch tất cả các đầu nối bằng các công cụ thích hợp trước khi thử nghiệm; đầu sợi bị ô nhiễm là nguyên nhân hàng đầu gây ra lỗi liên kết sợi
- Kiểm tra từng ổ cắm đã hoàn thiện bằng thiết bị chứng nhận cáp (không chỉ là thiết bị kiểm tra tính liên tục) để xác nhận kênh đáp ứng tiêu chuẩn TIA hoặc ISO bắt buộc
