Bảng vá sợi quang là gì và nó hoạt động như thế nào?

Hệ thống cáp có cấu trúc là cơ sở hạ tầng mạng được tiêu chuẩn hóa sử dụng bảng vá lỗi, giắc cắm keystone, tấm mặt và đầu nối để tổ chức các kết nối thoại, dữ liệu và cáp quang bên trong tòa nhà hoặc trung tâm dữ liệu. Thay vì chạy trực tiếp các cáp riêng lẻ đến thiết bị đầu cuối, hệ thống cáp có cấu trúc sẽ định tuyến cáp đến các điểm phân phối tập trung, chẳng hạn như bảng vá lỗi hoặc bảng phân phối cáp quang, nơi các kết nối có thể được kiểm tra, sắp xếp lại hoặc mở rộng mà không làm ảnh hưởng đến phần còn lại của mạng. Cách tiếp cận này được xác định bởi các tiêu chuẩn được tham khảo rộng rãi, bao gồm ANSI/TIA-568 và ISO/IEC 11801 , trong đó nêu rõ các yêu cầu về hiệu suất đối với các loại đồng như Cat5e, Cat6 và Cat6a, cũng như các tiêu chí thử nghiệm được tham chiếu cho đầu nối cáp quang. Một hệ thống cáp có cấu trúc được lên kế hoạch tốt thường kết hợp giải pháp cáp mạng được xây dựng từ các tấm vá đồng, giắc cắm keystone RJ45, tấm mặt mạng và tấm vá cáp quang, tất cả đều phối hợp với nhau để hỗ trợ lưu lượng Ethernet, thoại và video. Do các thành phần này thường tuân theo các tiêu chuẩn cơ học chung nên các sản phẩm cáp có cấu trúc từ các đợt sản xuất khác nhau thường có thể được trộn lẫn trong cùng một giá đỡ hoặc vỏ treo tường, giúp đơn giản hóa việc bảo trì dài hạn và nâng cấp trong tương lai.

Các bảng vá sợi quang đóng vai trò trung tâm trong khuôn khổ này bất cứ khi nào mạng cần mở rộng vượt quá giới hạn độ dài của cáp đồng hoặc yêu cầu băng thông bổ sung cho các liên kết đường trục và trung tâm dữ liệu. Bảng vá lỗi cáp quang, đôi khi được gọi là bảng vá lỗi ODF hoặc bảng phân phối cáp quang, là điểm mà các cáp quang đến được nối hoặc kết nối với các dây vá tiếp tục đi đến các thiết bị chuyển mạch, máy chủ hoặc thiết bị mạng khác. Các phần bên dưới xem xét cách chọn các thành phần cáp có cấu trúc, cách cấu hình bảng vá cáp quang thường và những phương pháp cài đặt nào giúp giữ cho cả phân đoạn cáp đồng và cáp quang của giải pháp cáp mạng hoạt động ổn định theo thời gian.

Các thành phần cốt lõi của hệ thống cáp có cấu trúc

Một hệ thống cáp có cấu trúc thường được tổ chức thành một số ít loại thành phần, mỗi loại được sản xuất để đáp ứng các yêu cầu về cơ và điện đã xác định. Bảng bên dưới tóm tắt các thành phần hệ thống cáp có cấu trúc chính được tham chiếu trong suốt bài viết này, bao gồm các loại bảng vá lỗi, giắc cắm keystone, tấm mặt và phần cứng đầu nối. Hiểu được vai trò của từng thành phần sản phẩm cáp cấu trúc sẽ giúp người lắp đặt lựa chọn các bộ phận tương thích và giúp người quản lý cơ sở lập kế hoạch năng lực cho sự phát triển trong tương lai. Trong hầu hết các hệ thống lắp đặt thương mại, các thành phần này được kết hợp bên trong vỏ treo tường hoặc giá treo, với hệ thống cáp được định tuyến qua các khay quản lý chuyên dụng để giảm sức căng cho các đầu nối.

Thiết kế bảng điều khiển sợi quang, cấu hình cổng và tùy chọn giá đỡ

Bảng vá sợi quang và khung phân phối quang, thường được rút ngắn thành bảng ODF, mô tả các thiết bị có liên quan chặt chẽ được sử dụng để tổ chức các kết nối sợi, mặc dù các thuật ngữ này đôi khi được sử dụng hơi khác nhau giữa các khu vực và nhà cung cấp. Trong cách sử dụng chung, bảng điều khiển sợi quang đề cập đến một giá treo nhỏ gọn hoặc vỏ gắn tường chứa một số cổng hạn chế, thường được sử dụng bên trong phòng viễn thông, tủ phân phối trên sàn hoặc trung tâm dữ liệu nhỏ. Bảng điều khiển ODF thường mô tả khung lớn hơn, thường có nhiều khay có thể tháo rời, được sử dụng tại văn phòng trung tâm, đầu cuối hoặc trung tâm dữ liệu lớn hơn để quản lý số lượng sợi cao hơn. Cả ODF sợi và bảng điều khiển sợi tiêu chuẩn đều thực hiện cùng một chức năng cơ bản, đó là bảo vệ các mối nối nhiệt hạch hoặc sợi kết nối, phân phối lõi sợi đến và đi, đồng thời cung cấp điểm ổn định, được dán nhãn để kiểm tra và vá lỗi. Vì thuật ngữ khác nhau nên người mua khi đánh giá bảng phân phối cáp quang thường được khuyên nên xác nhận số cổng, cấu hình khay và loại đầu nối thay vì chỉ dựa vào tên sản phẩm.

Các bảng vá sợi quang thường được sản xuất theo cấu hình lõi 12, 24, 48 và 96, với một số thiết kế bảng vá sợi quang mật độ cao hỗ trợ số lượng thậm chí còn cao hơn cho các ứng dụng trung tâm dữ liệu. Số lượng cổng thường khớp với chiều cao đơn vị giá đỡ của vỏ, vì mỗi 1U không gian giá đỡ thường có thể chứa một số vị trí bộ chuyển đổi xác định tùy thuộc vào loại bộ chuyển đổi và thiết kế khay. Bảng điều khiển cáp quang 24 cổng là lựa chọn phổ biến cho các phòng viễn thông nhỏ hơn và các điểm phân phối FTTH, trong khi số lượng cổng cao hơn thường được chọn cho các ứng dụng đường trục của trung tâm dữ liệu và văn phòng trung tâm. Các thiết kế bảng điều khiển cáp quang gắn trên giá nhằm mục đích lắp đặt trong giá thiết bị 19 inch tiêu chuẩn, trong khi các phiên bản gắn trên tường được sử dụng trong các không gian nhỏ hơn như hộp phân phối sàn hoặc điểm truy cập FTTH nơi không thể sử dụng giá đỡ đầy đủ.

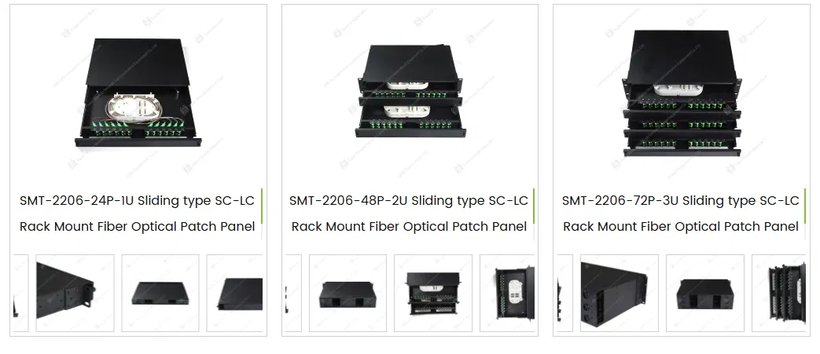

Ảnh trên cho thấy loạt bảng điều khiển cáp quang gắn trên giá do Công ty TNHH Thiết bị Truyền thông Mạng Yuyao Simante sản xuất, minh họa số lượng cổng tỷ lệ với chiều cao vỏ. Phiên bản 1U chứa 24 cổng, phiên bản 2U chứa 48 cổng và phiên bản 3U chứa 72 cổng, theo thiết kế ngăn kéo trượt cho phép khay phía trước mở rộng ra bên ngoài để nối, vá và bảo trì mà không cần tháo bảng ra khỏi giá. Mỗi thiết bị sử dụng bộ điều hợp SC hoặc LC được gắn trên bảng mặt trước, với các khay nối và tính năng quản lý sợi được đặt bên trong ngăn kéo để giúp bảo vệ bán kính uốn cong của sợi và giảm nguy cơ hư hỏng sợi trong quá trình sử dụng. Loại bảng điều khiển sợi SC LC trượt ODF này nhằm mục đích đơn giản hóa việc di chuyển, bổ sung và thay đổi trong môi trường mà kỹ thuật viên cần truy cập vật lý nhiều lần vào các mối nối và đầu nối. Các sản phẩm bảng điều khiển cáp quang gắn trên giá loại này thường được lắp đặt trong các phòng viễn thông, trung tâm dữ liệu, văn phòng trung tâm ISP và các điểm phân phối FTTH, nơi cần có hệ thống kết cuối cáp quang có tổ chức và có thể sử dụng được.

Hiệu suất băng thông của các loại cáp đồng được sử dụng với giắc cắm Keystone và bảng vá lỗi

Hiệu suất của cáp có cấu trúc đồng được xác định theo xếp hạng danh mục được thiết lập theo ANSI/TIA-568 và ISO/IEC 11801, trong đó chỉ định băng thông tần số tối thiểu cho từng loại cáp và danh mục phần cứng kết nối. Theo các tiêu chuẩn này, cáp Loại 5e được xếp hạng cho 100 MHz , Cáp loại 6 được xếp hạng cho 250 MHz , Cáp loại 6a được xếp hạng cho 500 MHz và cáp Loại 8 được xếp hạng cho 2000 MHz . Bởi vì bảng vá lỗi, giắc cắm keystone Cat6 và giắc cắm keystone RJ45 đều là một phần của cùng một kênh nên mọi thành phần trong liên kết, từ cổng cat6 của bảng vá lỗi đến đầu cuối cat6 của giắc cắm keystone đến đầu nối đực RJ45 ở đầu thiết bị, cần phải đáp ứng hoặc vượt quá xếp hạng danh mục để liên kết hoạt động như dự định. Biểu đồ bên dưới minh họa cách tăng dung lượng băng thông trên các danh mục này, giúp giải thích lý do tại sao nhiều thiết kế giải pháp cáp mạng doanh nghiệp đã chuyển sang phần cứng Loại 6 và Loại 6a cho các cài đặt mới. Việc chọn phần cứng bảng vá lỗi và giắc cắm keystone được xếp hạng cho cùng loại hoặc cao hơn cáp đã lắp đặt là một phương pháp được các nhà sản xuất và lắp đặt sản phẩm cáp có cấu trúc thực hiện rộng rãi, vì các thành phần không khớp có thể hạn chế băng thông có thể đạt được của toàn bộ liên kết.

Biểu đồ trên so sánh định mức băng thông tối thiểu của bốn loại cáp đồng phổ biến được xác định bởi ANSI/TIA-568 và tài liệu ISO/IEC 11801 liên quan. Loại 5e, vẫn được tìm thấy trong nhiều thiết bị văn phòng cũ, hỗ trợ băng thông 100 MHz và thường được kết hợp với Gigabit Ethernet ở độ dài cáp tiêu chuẩn. Loại 6 tăng gấp đôi con số đó lên 250 MHz và có thể hỗ trợ 10 Gigabit Ethernet trên độ dài kênh ngắn hơn, đó là một lý do khiến giắc cắm keystone Cat6 và phần cứng bảng vá lỗi cat6 vẫn được chỉ định rộng rãi trong các dự án giải pháp cáp mạng mới. Loại 6a mở rộng băng thông lên 500 MHz và bổ sung khả năng kiểm soát nhiễu xuyên âm chặt chẽ hơn, cho phép Ethernet 10 Gigabit chạy trên toàn bộ chiều dài kênh 100 mét được tiêu chuẩn cho phép. Loại 8, được đánh giá ở tần số 2000 MHz, chủ yếu dành cho các kết nối trung tâm dữ liệu rất ngắn hơn là hệ thống cáp văn phòng nói chung. Do yêu cầu về băng thông có xu hướng tăng lên khi mạng được nâng cấp, nhiều nhà quản lý cơ sở tìm kiếm các nhà sản xuất bảng vá lỗi và giắc cắm keystone có dòng sản phẩm cung cấp lộ trình nâng cấp rõ ràng từ phần cứng Cat6 lên Cat6a trong cùng một phạm vi.

Các loại đầu nối cho tấm vá sợi quang: SC, LC, FC và ST

Các bảng vá cáp quang được xây dựng dựa trên một số ít loại đầu nối và bộ chuyển đổi được tiêu chuẩn hóa, phổ biến nhất là SC, LC, FC và ST. Đầu nối SC sử dụng cơ chế chốt kéo đẩy và ống nối tương đối lớn 2,5 mm, đồng thời vẫn phổ biến trong các ứng dụng bảng phân phối sợi quang của doanh nghiệp và viễn thông. Đầu nối LC sử dụng ống nối nhỏ hơn 1,25 mm với kiểu chốt tương tự, cho phép mật độ cổng gần gấp đôi so với đầu nối SC trong cùng chiều rộng của bảng, khiến LC trở thành lựa chọn thường xuyên cho các thiết kế trung tâm dữ liệu bảng vá sợi quang mật độ cao. Đầu nối FC sử dụng khớp nối ren để cung cấp kết nối cơ học an toàn và vẫn được chỉ định trong một số môi trường thử nghiệm và nhà máy bên ngoài, nơi khả năng chống rung được ưu tiên. Đầu nối ST sử dụng cơ chế khóa xoắn có lò xo và trước đây thường phổ biến trong việc triển khai bảng vá lỗi cáp quang đa chế độ ban đầu, mặc dù các dự án mới hơn thường chỉ định phần cứng SC hoặc LC.

Hiệu suất quang học của các loại đầu nối này thường được đánh giá dựa trên các tiêu chí được tham chiếu trong Telcordia GR-326-CORE và IEC 61753-1, mô tả các phương pháp thử nghiệm suy hao chèn, suy hao phản hồi và độ bền cơ học của đầu nối cáp quang chế độ đơn. Các điểm chuẩn công nghiệp đã được công bố được tham chiếu qua nhiều nhà sản xuất đầu nối thường mô tả tổn hao chèn tối đa điển hình trong khoảng khoảng 0,2 đến 0,3 dB đối với các đầu nối SC, LC và FC đầu cuối tại nhà máy trong điều kiện kết nối bình thường. Hiệu suất suy hao phản hồi thường được đánh giá ở mức 50 dB trở lên đối với đầu nối được đánh bóng UPC và 60 dB trở lên đối với đầu nối được đánh bóng APC, dựa trên cùng loại nguồn đã xuất bản. Độ bền cơ học thường được đánh giá ở mức tối thiểu 500 chu kỳ giao phối theo thử nghiệm độ bền kiểu Telcordia GR-326-CORE. Những số liệu này thể hiện các tiêu chuẩn công nghiệp được tham chiếu phổ biến hơn là các giá trị được đảm bảo cho bất kỳ sản phẩm cụ thể nào, vì hiệu suất thực tế có thể khác nhau tùy theo nhà sản xuất, chất lượng đầu nối và cách xử lý tại hiện trường.

Biểu đồ trên trình bày các điểm chuẩn suy hao chèn tối đa thường được tham chiếu tính bằng decibel cho các loại đầu nối SC, LC, FC và ST, dựa trên các tiêu chí thử nghiệm đã công bố của ngành như Telcordia GR-326-CORE. Đầu nối SC, LC và FC thường có điểm chuẩn suy hao chèn tối đa gần 0,3 dB khi được kết nối và kết nối đúng cách trong điều kiện bình thường. Đầu nối ST, dựa trên khớp nối khóa xoắn thay vì giao diện kéo đẩy hoặc ren, thường được kết hợp với điểm chuẩn điển hình cao hơn một chút gần 0,5 dB do sự khác biệt về dung sai căn chỉnh. Suy hao chèn thấp hơn thường có nghĩa là mất ít tín hiệu quang hơn tại mỗi điểm kết nối, điều này trở nên quan trọng hơn trong các ứng dụng ODF sợi quang và bảng phân phối sợi bao gồm nhiều điểm nối và điểm nối dọc theo một liên kết. Những số liệu này là điểm chuẩn chung của ngành chứ không phải thông số kỹ thuật được đảm bảo cho một lô đầu nối cụ thể và kết quả thực tế phụ thuộc vào chất lượng đánh bóng đầu nối, phương pháp làm sạch và số chu kỳ ghép nối. Các nhà thiết kế mạng lên kế hoạch cho bảng vá lỗi cáp quang cho đường trục dài hoặc bố trí trung tâm dữ liệu bảng vá cáp quang mật độ cao, thường tính đến tổn thất chèn tích lũy trên tất cả các điểm kết nối vào tính toán ngân sách liên kết tổng thể của họ.

Mật độ cổng có thể mở rộng trong thiết kế bảng điều khiển sợi quang gắn trên giá đỡ

Vỏ bảng điều khiển cáp quang gắn trên giá thường có kích thước theo đơn vị giá tiêu chuẩn, thường được viết tắt là 1U, 2U hoặc 3U, với số lượng cổng được chia tỷ lệ tùy theo số vị trí bộ chuyển đổi và khay nối phù hợp bên trong mỗi đơn vị không gian giá dọc. Dòng bảng vá sợi quang khay trượt được tham chiếu trước đó trong bài viết này tuân theo mẫu này, cung cấp cấu hình 24 cổng trong vỏ 1U, cấu hình 48 cổng trong vỏ 2U và cấu hình 72 cổng trong vỏ 3U. Kiểu mở rộng quy mô này cho phép cơ sở lập kế hoạch trước công suất cáp, chọn bảng vá lỗi cáp quang gắn trên giá 24 cổng cho phòng viễn thông nhỏ hơn hoặc bảng có số lượng cổng cao hơn cho đường trục của trung tâm dữ liệu mà không thay đổi thiết kế bảng tổng thể hoặc loại bộ chuyển đổi. Bởi vì mỗi đơn vị giá đỡ bổ sung sẽ bổ sung một số lượng cổng tương ứng trong thiết kế này, nên người lập kế hoạch có thể ước tính nhu cầu công suất trong tương lai theo ngân sách không gian giá đỡ thay vì đánh giá một dòng sản phẩm bảng sợi hoàn toàn khác cho từng quy mô dự án.

Biểu đồ trên cho thấy số lượng cổng tỷ lệ như thế nào với chiều cao của đơn vị giá đỡ đối với dòng bảng vá lỗi cáp quang khay trượt đại diện, dựa trên cấu hình 1U, 2U và 3U được tham chiếu trong bài viết này. Vỏ 1U chứa 24 cổng, vỏ 2U chứa 48 cổng và vỏ 3U chứa 72 cổng, phản ánh mức tăng tỷ lệ 24 cổng cho mỗi đơn vị chiều cao bổ sung của giá đỡ trong thiết kế ngăn kéo trượt cụ thể này. Kiểu chia tỷ lệ có thể dự đoán này rất hữu ích khi so sánh tùy chọn bảng vá sợi quang với các kiểu bảng thay thế có thể đóng gói các cổng kém hiệu quả hơn hoặc thiếu khay trượt để truy cập mối nối. Các cơ sở có không gian giá hạn chế thường ưu tiên mật độ cổng cao hơn trên mỗi đơn vị giá vì nó làm giảm số lượng vỏ cần thiết để chấm dứt số lượng sợi nhất định. Đồng thời, bảng mật độ cổng rất cao yêu cầu quản lý sợi bên trong cẩn thận để giúp duy trì bán kính uốn cong tối thiểu, do đó số lượng cổng chỉ là một yếu tố cần cân nhắc cùng với thiết kế khay nối và tính năng định tuyến cáp khi chọn bảng phân phối cáp quang.

Xu hướng ngành Định hình việc triển khai hệ thống cáp có cấu trúc và phân phối cáp quang

Nhu cầu về các thành phần hệ thống cáp có cấu trúc, bao gồm bảng nối, giắc cắm keystone và bảng nối cáp quang, đã được định hình trong những năm gần đây do sự mở rộng liên tục của các trung tâm dữ liệu, cơ sở hạ tầng đám mây và cáp quang để triển khai tại nhà. Theo một báo cáo nghiên cứu thị trường trong ngành, thị trường cáp cấu trúc toàn cầu ước tính vượt quá 20 tỷ đô la Mỹ vào năm 2025, với tốc độ tăng trưởng kép hàng năm dự kiến ​​là gần 8% cho đến giữa những năm 2030, phần lớn là do việc mở rộng cơ sở hạ tầng đám mây và trung tâm dữ liệu. Phân tích thị trường tương tự đã lưu ý rằng các ứng dụng mạng cục bộ trước đây chiếm phần lớn khối lượng cáp cấu trúc được cài đặt theo doanh thu, trong khi các ứng dụng trung tâm dữ liệu đại diện cho một trong những phân khúc phát triển nhanh hơn khi các tổ chức tiếp tục mở rộng dung lượng máy chủ và lưu trữ. Các chương trình cáp quang đến gia đình cũng góp phần làm tăng nhu cầu về giải pháp bảng phân phối cáp quang FTTH, vì mỗi kết nối thuê bao mới thường yêu cầu một điểm nối hoặc điểm nối chuyên dụng tại bảng phân phối giữa cáp quang bên ngoài nhà máy và cơ sở của khách hàng. Những xu hướng này cho thấy rằng cả các sản phẩm cáp có cấu trúc tập trung vào đồng, chẳng hạn như giắc cắm keystone Cat6 và phần cứng bảng vá lỗi, cũng như các sản phẩm bảng vá lỗi cáp quang đều có thể vẫn phù hợp khi các mạng tiếp tục mở rộng song song trên các phân đoạn đồng và cáp quang.

Biểu đồ trên minh họa sự phân bổ gần đúng của việc triển khai hệ thống cáp có cấu trúc theo danh mục ứng dụng, dựa trên ước tính nghiên cứu thị trường đã công bố thay vì một cuộc điều tra dân số toàn cầu đã được xác minh duy nhất. Việc triển khai mạng cục bộ, bao gồm các môi trường văn phòng và doanh nghiệp điển hình, trước đây chiếm tỷ trọng lớn nhất trong khối lượng cáp có cấu trúc, phù hợp với sự hiện diện rộng rãi của bảng vá lỗi, giắc cắm keystone và tấm mặt trên khắp các tòa nhà thương mại thông thường. Các ứng dụng trung tâm dữ liệu chiếm tỷ trọng nhỏ hơn nhưng nhìn chung tăng trưởng nhanh hơn, phản ánh sự chuyển dịch sang các phòng máy chủ mật độ cao hơn và cơ sở hạ tầng đám mây thường phụ thuộc nhiều hơn vào bảng vá lỗi cáp quang và các sản phẩm bảng phân phối cáp quang mật độ cao. Phần còn lại bao gồm các ứng dụng khác như môi trường viễn thông công nghiệp, dân cư và chuyên dụng, có sự khác biệt đáng kể tùy theo khu vực và loại dự án. Vì ước tính thị trường khác nhau giữa các nhà cung cấp nghiên cứu nên tỷ lệ phần trăm hiển thị ở đây nên được đọc dưới dạng minh họa chung về quy mô tương đối chứ không phải là con số chính xác cho bất kỳ năm hoặc khu vực cụ thể nào. Mô hình chung này là một lý do khiến nhiều nhà sản xuất sản phẩm cáp có cấu trúc duy trì các dòng sản phẩm song song bao gồm cả phần cứng bảng vá đồng và giắc cắm keystone cùng với các sản phẩm bảng vá cáp quang và bảng ODF.

Thực hành lắp đặt cho Patch Panels, Faceplates và Keystone Jacks

Việc lắp đặt các thành phần hệ thống cáp có cấu trúc thường tuân theo trình tự tương tự cho dù dự án liên quan đến bảng vá lỗi đồng, tấm mặt mạng hay bảng vá lỗi cáp quang, mặc dù phương pháp chấm dứt cụ thể khác nhau giữa phương tiện đồng và cáp quang. Các bước bên dưới mô tả trình tự cài đặt chung thường được thực hiện trong các dự án cáp thương mại, mặc dù mã địa phương, hướng dẫn của nhà sản xuất cáp và thông số kỹ thuật của dự án phải luôn được ưu tiên hơn bất kỳ mô tả chung nào.

1. Lập kế hoạch các tuyến cáp và dán nhãn cả hai đầu của mỗi lần chạy cáp trước khi bắt đầu cài đặt, sao cho kết nối tại cổng cat6 của bảng vá lỗi hoặc bộ chuyển đổi bảng sợi quang khớp với tấm mặt mạng hoặc ổ cắm trên tường tương ứng.
2. Gắn bảng vá lỗi, tấm đệm bảng vá trống và phần cứng quản lý cáp bên trong giá đỡ hoặc vỏ tường, chừa đủ không gian cho bán kính uốn cong của cáp ở mặt sau của bảng.
3. Chấm dứt từng cáp đồng vào giắc cắm keystone Cat6 hoặc giắc cắm keystone RJ45 bằng cách sử dụng công cụ chấm dứt do nhà sản xuất giắc cắm chỉ định, sau đó gắn giắc cắm keystone đã hoàn thiện vào bảng vá lỗi hoặc lỗ mở tấm mặt mạng.
4. Đối với bảng điều khiển cáp quang, hãy định tuyến sợi đến vào khay nối hoặc vị trí bộ chuyển đổi, nối hoặc kết nối nhiệt hạch hoàn chỉnh và xử lý chiều dài sợi thừa bên trong khay để giúp duy trì bán kính uốn cong tối thiểu được chỉ định cho loại cáp.
5. Kiểm tra mọi liên kết đã hoàn thiện bằng máy kiểm tra chứng nhận cáp thích hợp hoặc bộ kiểm tra suy hao quang trước khi đưa kết nối vào sử dụng và ghi lại kết quả để tham khảo sau này.
6. Dán nhãn rõ ràng cho mặt trước của bảng vá, tấm mặt và cổng bảng sợi, khớp với tài liệu được tạo trong giai đoạn lập kế hoạch.

Những cân nhắc về khả năng tương thích đối với các thành phần cáp đồng và cáp quang

Bởi vì các thành phần hệ thống cáp có cấu trúc được sản xuất bởi nhiều nhà sản xuất khác nhau nên khả năng tương thích thường được duy trì thông qua việc tuân thủ các tiêu chuẩn cơ và điện chung thay vì thông qua một thiết kế độc quyền duy nhất. Giắc cắm keystone, cho dù được mô tả là giắc cắm keystone Cat6 hay giắc cắm keystone rj45 chung, đều được chế tạo theo dấu chân keystone được tiêu chuẩn hóa, do đó, giắc cắm từ các dòng thành phần sản phẩm cáp có cấu trúc khác nhau thường có thể được lắp vào cùng một bảng vá lỗi hoặc mở tấm mặt mạng. Trong các ứng dụng cáp quang, khả năng tương thích tập trung vào bộ chuyển đổi và loại đầu nối thay vì dấu chân keystone, do đó, bảng vá lỗi cáp quang được trang bị bộ điều hợp SC thường tương thích với dây vá và bím tóc có đầu cuối SC, trong khi bảng phổ biến LC yêu cầu dây có đầu cuối LC, bất kể nhà sản xuất bảng sợi quang nào sản xuất vỏ bọc. Người mua đánh giá nhà cung cấp bảng vá lỗi cáp quang, nhà sản xuất bảng vá lỗi ODF hoặc nhà máy sản xuất bảng vá sợi quang gắn trên giá cho một dự án mới thường được khuyên nên xác nhận loại bộ chuyển đổi, số lượng cổng và chiều cao của đơn vị giá đỡ so với nhà máy cáp hiện có của họ trước khi đặt hàng, vì các loại đầu nối không khớp không thể kết hợp được nếu không chuyển đổi bộ chuyển đổi. Việc xác nhận trước những chi tiết này giúp tránh phải làm lại và hỗ trợ quá trình chuyển đổi suôn sẻ hơn khi mở rộng giải pháp cáp mạng hiện có với bảng vá lỗi bổ sung, giắc cắm keystone hoặc dung lượng bảng vá cáp quang.

Giới thiệu về Công ty TNHH Thiết bị Truyền thông Mạng Yuyao Simante

Công ty TNHH Thiết bị Truyền thông Mạng Yuyao Simante là nhà sản xuất chuyên nghiệp các giải pháp cáp mạng và các sản phẩm cáp quang, tích hợp thiết kế, phát triển, bán hàng và dịch vụ. Trong gần 20 năm hoạt động, công ty đã tập trung vào việc đáp ứng nhu cầu của khách hàng thông qua chuyên môn kỹ thuật ứng dụng, nhằm mục đích cung cấp giá trị cho khách hàng ngay từ những giai đoạn đầu tiên trong quá trình giao tiếp dự án. Dựa trên hệ thống nghiên cứu và phát triển hoàn thiện, sự ổn định về chất lượng sản phẩm được giải quyết ngay từ giai đoạn thiết kế. Công ty duy trì một đội ngũ kỹ thuật gồm hơn 10 kỹ sư và hơn 30 nhân viên kỹ thuật toàn thời gian, những người tiếp tục đóng góp ý kiến ​​chuyên môn nhằm cải tiến chất lượng và cập nhật sản phẩm, bao gồm bảng vá lỗi cáp quang, giắc cắm keystone, bảng vá lỗi và các dòng sản phẩm tấm che mặt được đề cập trong suốt bài viết này.

Câu hỏi thường gặp
