Cách sử dụng trình quản lý cáp？

Mục đích của Trình quản lý cáp

A Trình quản lý cáp là một phụ kiện phần cứng được thiết kế để sắp xếp, định tuyến và cố định cáp trong giá máy chủ hoặc vỏ mạng. Để sử dụng, bạn chỉ cần định tuyến cáp Ethernet, cáp quang hoặc cáp nguồn thông qua các kênh ngang hoặc dọc được chỉ định, cố định chúng bằng dây đai móc và vòng hoặc các ngón tay tích hợp để duy trì bán kính uốn cong và luồng không khí thích hợp. Để cài đặt nó, bạn gắn bộ quản lý cáp vào các thanh ray lắp dọc của giá máy chủ bằng cách sử dụng đai ốc và ốc vít lồng đi kèm, thường chiếm không gian dọc 1U (1,75 inch) cho bộ quản lý ngang hoặc gắn vào các thanh ray bên cho các bộ phận dọc.

Mục tiêu chính là gấp đôi: để ngăn chặn sự suy giảm tín hiệu do uốn cong hoặc nhiễu điện từ và để tối đa hóa hiệu quả làm mát bằng cách loại bỏ các vật cản luồng không khí do cáp rối . Trong các trung tâm dữ liệu mật độ cao, việc quản lý cáp phù hợp có thể giảm chi phí làm mát tới 15% và giảm thời gian khắc phục sự cố hơn 50%.

Cách sử dụng Trình quản lý cáp: Hướng dẫn thực hành

Sử dụng trình quản lý cáp hiệu quả không chỉ đơn thuần là nhét dây vào kênh. Nó liên quan đến việc lập kế hoạch chiến lược để đảm bảo khả năng mở rộng, khả năng phục vụ và tính toàn vẹn của mạng. Dưới đây là các bước thực tế để sử dụng cả trình quản lý cáp ngang và dọc.

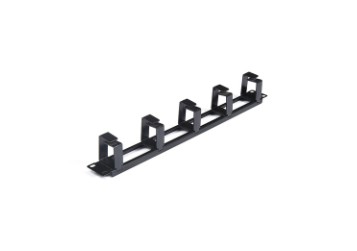

Bộ quản lý cáp ngang (1U hoặc 2U)

Thường được cài đặt giữa các bảng vá lỗi hoặc bộ chuyển mạch, trình quản lý theo chiều ngang đóng vai trò là điểm phân phối chính cho việc vá lỗi phía trước.

• Định tuyến: Chạy dây nối từ cổng chuyển mạch qua các "ngón tay" phía trước của người quản lý hoặc các ống dẫn có mái che. Đảm bảo rằng cáp đi thẳng vào bộ quản lý vào các cổng bảng vá liền kề để giảm thiểu tình trạng chùng lộ ra.
• Bảo vệ bán kính uốn cong: Đối với cáp quang, đảm bảo bán kính uốn cong không giảm xuống dưới 30 mm (1,18 inch). Sử dụng các ống cuốn hoặc ngón tay cong được chỉ định do người quản lý cung cấp để duy trì bán kính này. Việc vượt quá bán kính uốn cong có thể gây ra hiện tượng uốn cong vi mô, làm tăng độ suy giảm lên tới 0,5 dB cho mỗi sự cố.
• Phân chia: Tách riêng cáp đồng (Cat6/Cat6a) khỏi cáp quang để tránh căng thẳng và nhiễu vật lý. Hầu hết các trình quản lý đều có nắp có thể tháo rời cho phép bạn tạo các vùng riêng biệt.

Bộ quản lý cáp dọc (Ống dẫn ngón tay)

Bộ quản lý dọc được gắn ở hai bên của giá đỡ để xử lý hệ thống cáp số lượng lớn chạy từ trên xuống dưới, kết nối với thiết bị chuyển mạch, máy chủ hoặc cơ sở hạ tầng đường trục.

• Định tuyến đường trục: Sử dụng trình quản lý dọc để tổng hợp cáp từ nhiều trình quản lý theo chiều ngang. Định tuyến cáp từ mặt trước của giá tới các kênh phía sau hoặc bên cạnh để kết nối với thiết bị đang hoạt động.
• Quản lý lỏng lẻo: Lưu trữ chiều dài cáp vượt quá trong bộ quản lý dọc thay vì cuộn nó phía sau thiết bị. Các nghiên cứu cho thấy rằng việc quản lý độ chùng thích hợp ở các bộ quản lý dọc giúp giảm thiểu hạn chế luồng khí tới 20% so với các bó lỏng lẻo.
• Ghi nhãn: Luôn dán nhãn cả hai đầu cáp trước khi đi qua kênh dọc. Điều này giúp giảm thời gian trung bình để sửa chữa (MTTR) trung bình từ 30 phút xuống dưới 5 phút để theo dõi mạch.

Cách cài đặt Trình quản lý cáp: Từng bước

Lắp đặt là một quá trình cơ học đơn giản nhưng độ chính xác là chìa khóa để đảm bảo tính toàn vẹn về cấu trúc của giá đỡ và tuổi thọ của quá trình lắp đặt. Cho dù bạn đang làm việc với giá máy chủ 4 trụ hay giá mạng 2 trụ, các bước sau đều được áp dụng.

Bước 1: Xác định vị trí lắp đặt

Đối với trình quản lý theo chiều ngang, chúng thường được cài đặt giữa các thành phần hoạt động (ví dụ: Switch ở U1, Cable Manager ở U2, Patch Panel ở U3). Đối với người quản lý theo chiều dọc, chúng được gắn vào một bên của khung giá đỡ, thường theo cặp (trái và phải).

Bước 2: Chuẩn bị đường ray giá đỡ

Xác định xem giá đỡ của bạn sử dụng lỗ vuông (phổ biến cho giá đỡ máy chủ) hay lỗ ren (phổ biến cho giá đỡ viễn thông). Đối với các lỗ vuông, hãy lắp đai ốc lồng vào các khoảng lắp được chỉ định. Đảm bảo các đai ốc lồng được định hướng bằng kẹp lò xo ở bên trong ray để tránh trượt.

Bước 3: Bảo vệ thiết bị

Căn chỉnh các giá đỡ của bộ quản lý cáp với các lỗ. Lắp các vít lắp (thường là M6 hoặc 12-24) và ban đầu siết chặt chúng bằng tay. Sau khi căn chỉnh, vặn chúng cho vừa khít— siết quá chặt có thể làm tuột ren hoặc làm cong khung máy, đặc biệt là ở các bộ phận bằng nhựa có mật độ cao.

Câu hỏi thường gặp về Trình quản lý cáp: Giải quyết các mối quan ngại chung

Dưới đây là những câu hỏi thường gặp nhất liên quan đến quản lý cáp, với câu trả lời chính xác dựa trên các tiêu chuẩn sản xuất và thực tiễn tốt nhất trong ngành.

1. Sự khác biệt giữa "thanh buộc" và "ống ngón tay" là gì?

Thanh buộc là một thanh kim loại đơn giản được sử dụng chủ yếu để cố định các bó bằng Velcro, không có khả năng tách cáp riêng lẻ. Ống dẫn ngón tay (Trình quản lý cáp tiêu chuẩn) có các "ngón tay" hoặc vòng riêng lẻ giúp tách cáp, cung cấp khả năng kiểm soát bán kính uốn cong vượt trội và cho phép di chuyển từng cáp mà không làm ảnh hưởng đến các cáp lân cận.

2. Tôi nên chừa bao nhiêu khoảng trống giữa bộ quản lý cáp và thiết bị đang hoạt động?

Lý tưởng nhất là cài đặt trình quản lý cáp 1U liền kề (trên hoặc dưới) mỗi bảng vá lỗi hoặc công tắc. Đối với việc lắp đặt sợi quang dày đặc, trình quản lý 2U thường được ưu tiên hơn. Duy trì khoảng trống 1 inch (25mm) ở phía trước cửa quản lý để đảm bảo luồng không khí thích hợp cho hệ thống làm mát từ trước ra sau.

3. Tôi có thể sử dụng bộ quản lý cáp nhựa cho cáp quang mật độ cao không?

Có, nhưng bạn phải đảm bảo nhựa có khả năng chống cháy (UL 94V-0). Các nhà quản lý nhựa chất lượng cao, giống như các nhà sản xuất Simante, được thiết kế để xử lý sợi mật độ cao trong khi vẫn duy trì tính toàn vẹn của cấu trúc. Trong các cơ sở yêu cầu chứng nhận địa chấn, nên sử dụng máy quản lý dọc bằng kim loại do độ bền kéo cao hơn (thường khả năng chịu tải >500 lbs).

4. Bộ quản lý cáp có kích thước tùy chỉnh không?

Tuyệt đối. Là một nhà sản xuất chuyên nghiệp, Yuyao Simante Network Communications Equipment Co., Ltd. chuyên về Quản lý cáp theo yêu cầu. Với hơn 10 dây chuyền sản xuất thông thường và tùy biến và 10 bộ máy ép phun hoàn toàn tự động , chúng tôi có thể tạo ra các trình quản lý có độ sâu, màu sắc cụ thể (ví dụ: đen, trắng, mã RAL tùy chỉnh) và các vật liệu để phù hợp với yêu cầu về không gian và thẩm mỹ của trung tâm dữ liệu chính xác của bạn. Cơ sở của chúng tôi duy trì sản lượng ổn định hàng năm hơn 9 triệu đơn vị , đảm bảo khả năng mở rộng cho việc triển khai quy mô lớn.

Tại sao chất lượng lại quan trọng: Kỹ thuật và hỗ trợ

Việc chọn Trình quản lý cáp chất lượng cao sẽ tác động đến tổng chi phí sở hữu. Các thiết bị kém hơn có thể có các cạnh sắc nhọn làm hỏng vỏ cáp hoặc nhựa trở nên giòn theo thời gian. Cách tiếp cận của Simante đảm bảo chất lượng được đảm bảo ngay từ khâu thiết kế thông qua hệ thống nghiên cứu và phát triển hoàn thiện.

Với đội ngũ tận tâm hơn 10 kỹ sư và hơn 30 nhân viên kỹ thuật toàn thời gian , chúng tôi tập trung vào việc cải tiến liên tục. Nhà máy của chúng tôi sử dụng 10 bộ máy ép phun hoàn toàn tự động and 20 semi-automatic units để đảm bảo tính nhất quán về các kích thước quan trọng, chẳng hạn như khoảng cách giữa các ngón tay (thường là 1,2 inch để phù hợp với giắc cắm RJ45 mật độ cao).

Simante cung cấp các giải pháp tích hợp chuyên biệt cho khách hàng để đảm bảo đáp ứng được yêu cầu của khách hàng. Cho dù bạn cần một trình quản lý ngang 1U đơn giản hay một giải pháp dọc tùy chỉnh phức tạp cho trung tâm dữ liệu siêu quy mô, cơ sở hạ tầng nhà máy Cable Manager tiên tiến đều hỗ trợ dự án của bạn từ thiết kế đến phân phối.

• Năng lực sản xuất: 9 triệu đơn vị hàng năm để hỗ trợ mua sắm quy mô lớn.
• Tự động hóa: 8 máy lắp đặt tự động đảm bảo chất lượng lắp ráp đồng nhất.
• Tùy chỉnh: Giải pháp cáp mạng hoàn chỉnh tích hợp thiết kế, phát triển, bán hàng và dịch vụ.

Bằng cách đầu tư vào giải pháp quản lý cáp được thiết kế từ một nhà sản xuất đáng tin cậy, bạn đảm bảo rằng cơ sở hạ tầng mạng của mình vẫn có thể mở rộng, có thể sử dụng được và hiệu quả trong toàn bộ vòng đời của nó.
