Cách chọn thiết bị kiểm tra cáp đồng phù hợp cho hệ thống cáp có cấu trúc

Một trình cài đặt đứng trước bảng vá lỗi 24 cổng mới được trang bị với một tay là máy kiểm tra cầm tay và tay kia là camera PoE liên tục ngừng hoạt động ngoại tuyến. Liên kết vẫn tiếp tục hoạt động nhưng công việc vẫn thất bại ở bộ chuyển mạch. Khoảng cách đó là lý do tại sao nên chọn máy thử cáp đồng theo câu hỏi mà nó trả lời chứ không phải theo số lượng đèn LED trên vỏ của nó. Máy nhắn tin liên tục có thể chứng minh rằng đồng đã được kết nối. Trình kiểm tra sơ đồ dây có thể hiển thị những chân nào bị chéo. Chức năng đo độ phản xạ theo miền thời gian và độ dài có thể chỉ ra một sợi cáp bị hỏng hoặc một điểm nối cầu. Người kiểm tra trình độ chuyên môn hoặc chứng chỉ có thể cho biết liệu liên kết có đủ khoảng trống hiệu suất cho ứng dụng hay không. Quyết định mua hàng đúng đắn bắt đầu từ những lỗi bạn mong muốn tìm thấy, các tiêu chuẩn bạn phải ghi lại và số lượng liên kết mà nhóm của bạn chấm dứt mỗi tuần.

Người kiểm tra cáp đồng phải chứng minh điều gì trước khi bạn chấp nhận liên kết

Máy thử cáp đồng không phải là một loại sản phẩm. Đó là một nhóm nhạc cụ với những công việc rất khác nhau. Ở cấp độ thấp, máy kiểm tra tính liên tục cơ bản sẽ trả lời một câu hỏi hẹp: có đường dẫn điện từ đầu này đến đầu kia của cáp không? Điều đó rất hữu ích để kiểm tra nhanh dây vá nghi ngờ, đường dây loa hoặc mạch báo động. Sẽ là chưa đủ đối với một liên kết dữ liệu phải hỗ trợ Gigabit Ethernet, PoE hoặc chuyển giao bảo hành.

Trình kiểm tra sơ đồ dây bổ sung xác minh từng pin. Nó có thể bắt được một cặp chéo, một cặp bị tách, chập giữa các dây dẫn hoặc một kết nối bị thiếu trên một chân. Để di chuyển, thêm và thay đổi, bộ tạo âm và đầu dò thường được ghép nối với sơ đồ dây để kỹ thuật viên có thể xác định vị trí cáp không có nhãn trong giá đỡ đông đúc. Sự kết hợp đó rất thiết thực cho công việc bảo trì, nhưng nó vẫn không đo được độ dài hoặc hiệu suất tần số cao.

Máy kiểm tra độ dài và vị trí lỗi sử dụng phép đo phản xạ miền thời gian hoặc phương pháp xung tương tự để ước tính khoảng cách đến điểm đứt, chập hoặc chấm dứt kém. Đây là lúc máy kiểm tra cáp đồng trở thành một công cụ khắc phục sự cố thay vì hộp đi hoặc không đi. Nếu một liên kết bị lỗi và dây cáp biến mất vào khoảng trống trên trần nhà, sự khác biệt giữa lỗi 12 mét và lỗi 42 mét có thể quyết định đội mở một bức tường hay toàn bộ hành lang.

Người kiểm tra trình độ chuyên môn và người kiểm tra chứng chỉ ngồi ở trên đó. Vòng loại thường được sử dụng để kiểm tra xem liên kết hiện có có thể hỗ trợ tốc độ Ethernet hoặc lớp PoE được đặt tên hay không. Người chứng nhận đo lường tiêu chuẩn cáp và đưa ra báo cáo để gửi cho khách hàng, nhà tư vấn hoặc chương trình bảo hành. Bảng dưới đây cho thấy quyết định thay đổi như thế nào với lớp người kiểm tra.

Đối với một nhà thầu, câu trả lời thực tế thường là một bộ hai tầng. Một sơ đồ dây nhỏ gọn và máy kiểm tra giai điệu xử lý các cuộc gọi dịch vụ hàng ngày, trong khi đơn vị chứng nhận hoặc chứng nhận được đặt trước để chấp nhận dự án. Đối với nhà phân phối hoặc nhà bán buôn, logic tương tự cũng áp dụng cho việc lựa chọn kho hàng: mang theo lớp người kiểm tra phù hợp với các dự án mà khách hàng của bạn thực sự thực hiện, không chỉ thông số kỹ thuật cao nhất trên biểu dữ liệu.

Bốn lớp kiểm tra: Tính liên tục, Sơ đồ dây, Độ dài và Hiệu suất

Việc lập kế hoạch kiểm tra đồng trở nên dễ dàng hơn khi nó được chia thành bốn lớp. Lớp đầu tiên là tính liên tục. Đây là cách kiểm tra đơn giản nhất và dễ đọc sai nhất. Một liên kết có thể có tính liên tục trên mọi dây dẫn nhưng vẫn bị hỏng do các cặp bị tách ra, đầu cuối không được xoắn quá xa hoặc cáp không đúng chủng loại. Tính liên tục là điểm khởi đầu, không phải là kết quả được chấp nhận.

Lớp thứ hai là bản đồ dây. Máy kiểm tra cáp đồng tốt phải hiển thị ánh xạ chân-chân một cách rõ ràng, bao gồm cả tính liên tục của tấm chắn trên các liên kết được che chắn. Wiremap bắt các cặp đảo ngược, cặp chéo, cặp tách và mở hoặc ngắn. Trong môi trường bảng vá lỗi, kết quả sơ đồ dây cũng là một cách nhanh chóng để xác nhận rằng nhãn cổng, nhãn ổ cắm và cổng bảng vá lỗi đều đề cập đến cùng một liên kết vật lý. Điều đó nghe có vẻ cơ bản nhưng lỗi ghi nhãn là nguyên nhân phổ biến dẫn đến lệnh gọi lại.

Lớp thứ ba là chiều dài và vị trí lỗi. Độ dài quan trọng vì hai lý do. Đầu tiên, một liên kết vượt quá giới hạn độ dài kênh vẫn có thể vượt qua sơ đồ dây cơ bản nhưng không hoạt động ở tần số cao hơn. Thứ hai, việc đọc khoảng cách giúp kỹ thuật viên tìm ra phần bị hỏng mà không cần đoán. Trình kiểm tra hiển thị khoảng cách đến lỗi, cùng với thư viện cáp được lưu trữ cho các giá trị truyền tốc độ khác nhau, sẽ hữu ích hơn trình kiểm tra chỉ hiển thị mã lỗi chung.

Lớp thứ tư là hiệu suất. Điều này bao gồm suy hao chèn, suy hao phản hồi, nhiễu xuyên âm gần cuối và các tham số khác quan trọng đối với các liên kết Cat5e, Cat6, Cat6A và Cat7. Nó cũng bao gồm hành vi PoE. Một liên kết có thể vượt qua sơ đồ dây và vẫn nóng lên, giảm điện áp hoặc đàm phán không thành công khi thiết bị được cấp nguồn được kết nối. Máy kiểm tra cáp đồng có khả năng kiểm tra điện trở và tải PoE có thể phát hiện các vấn đề mà thiết bị sơ đồ dây đơn giản sẽ bỏ sót.

• Tính liên tục: xác nhận đường dẫn nhưng không xác nhận hình dạng hoặc hiệu suất của cặp.
• Sơ đồ dây: xác nhận thứ tự chốt và tính liên tục của lá chắn, đồng thời bắt các cặp bị chia tách.
• Chiều dài và TDR: xác định vị trí các điểm ngắt quãng, đoạn ngắn và các điểm dừng kém theo khoảng cách.
• Hiệu suất và PoE: kiểm tra xem liên kết có thể hỗ trợ ứng dụng dự kiến hay không.

Trong một dự án cáp có cấu trúc, các lớp này phải được áp dụng theo thứ tự. Không chứng nhận một liên kết trước khi sơ đồ dây rõ ràng. Đừng theo đuổi lỗi hiệu suất trước khi kiểm tra đầu cuối và dây vá. Người thử nghiệm có giá trị nhất khi nó rút ngắn trình tự đó, không phải khi nó tạo ra một kết quả màu xanh lá cây duy nhất che giấu lý do thất bại.

Vị trí của thiết bị kiểm tra đồng phù hợp trong dự án cáp có cấu trúc

Một cách thực tế để lập kế hoạch cho công việc nghiệm thu là xem xét nơi thường chú ý đến một liên kết đồng. Biểu đồ bên dưới là chế độ xem quy hoạch minh họa, không phải là điểm chuẩn từ một địa điểm cụ thể. Nó nhằm mục đích giúp nhóm dự án quyết định chức năng kiểm thử nào xứng đáng dành nhiều thời gian nhất và chức năng nào có thể được xử lý bằng một công cụ đơn giản hơn.

Đối với nhà thầu, biểu đồ này rất hữu ích vì nó tách biệt công việc thử nghiệm và công việc bàn giao. Một liên kết có thể hợp lý về mặt kỹ thuật nhưng vẫn gây ra tranh chấp nếu nhãn cổng, hồ sơ kiểm tra và lịch trình bảng vá lỗi không khớp. Máy kiểm tra cáp đồng lưu trữ kết quả và xuất chúng ở định dạng sạch sẽ giúp giảm ma sát đó. Nó cũng giúp việc so sánh một liên kết không thành công với một liên kết tham chiếu nổi tiếng trên cùng một tầng trở nên dễ dàng hơn.

Đối với nhóm cơ sở, biểu đồ tương tự gợi ý một mô hình mua hàng khác. Nhóm có thể không cần một đơn vị chứng nhận đầy đủ cho mỗi lần di chuyển, bổ sung và thay đổi. Một máy đo độ dài và sơ đồ dây nhỏ gọn cùng với một bộ dây vá tham chiếu nhỏ có thể xử lý hầu hết các cuộc kiểm tra hàng ngày. Đơn vị chứng nhận có thể được dành riêng cho các công trình xây dựng mới, nâng cấp lớn hoặc các trường hợp khách hàng yêu cầu báo cáo chính thức. Sự phân chia đó bảo vệ ngân sách vốn và giúp người kiểm tra đơn giản hơn luôn sẵn sàng để phản hồi nhanh chóng.

Đối với nhà phân phối hoặc nhà bán buôn, biểu đồ có thể hướng dẫn cách kết hợp sản phẩm. Những khách hàng lắp đặt giắc cắm keystone, bảng vá lỗi và tấm che mặt cần những người kiểm tra phù hợp với danh mục họ bán. Một khách hàng làm việc chủ yếu với các liên kết Cat6 và Cat6A sẽ quan tâm đến sơ đồ dây, tính liên tục của tấm chắn, độ dài và kiểm tra PoE. Khách hàng làm việc về hệ thống dây điều khiển bằng giọng nói hoặc tốc độ thấp có thể quan tâm nhiều hơn đến âm sắc và tính liên tục. Việc chỉ cung cấp một lớp thử nghiệm sẽ để lại khoảng trống ở một đầu thị trường.

Kết nối phần cứng ảnh hưởng đến những gì người kiểm tra nhìn thấy

Máy kiểm tra cáp đồng đo liên kết tồn tại chứ không phải liên kết đã được chỉ định. Sự khác biệt đó rất quan trọng vì phần cứng kết nối là một phần của đường dẫn điện. Giắc cắm keystone Cat6 được kết thúc khi không xoắn quá nhiều, bảng vá lỗi có kết nối phía sau lỏng lẻo hoặc dây vá có phích cắm bị hỏng đều có thể gây ra lỗi trông giống như sự cố cáp. Trước khi thay đường dây cáp, hãy kiểm tra các điểm cuối và dây vá.

Giắc cắm Keystone là điểm yếu phổ biến trong các thiết bị đầu cuối hiện trường. Giắc cắm có thể được xếp hạng cho Cat6 hoặc Cat6A, nhưng hiệu suất phụ thuộc vào việc quản lý cặp đôi, chỗ ngồi dây dẫn và khả năng giảm căng thẳng. Máy kiểm tra có màn hình sơ đồ dây rõ ràng và số đo độ dài có thể giúp phân biệt đầu nối kém với đứt cáp. Nếu độ dài chính xác và sơ đồ dây rõ ràng nhưng kết quả hoạt động không cao thì việc kiểm tra tiếp theo thường là giắc cắm và dây nối chứ không phải cáp số lượng lớn.

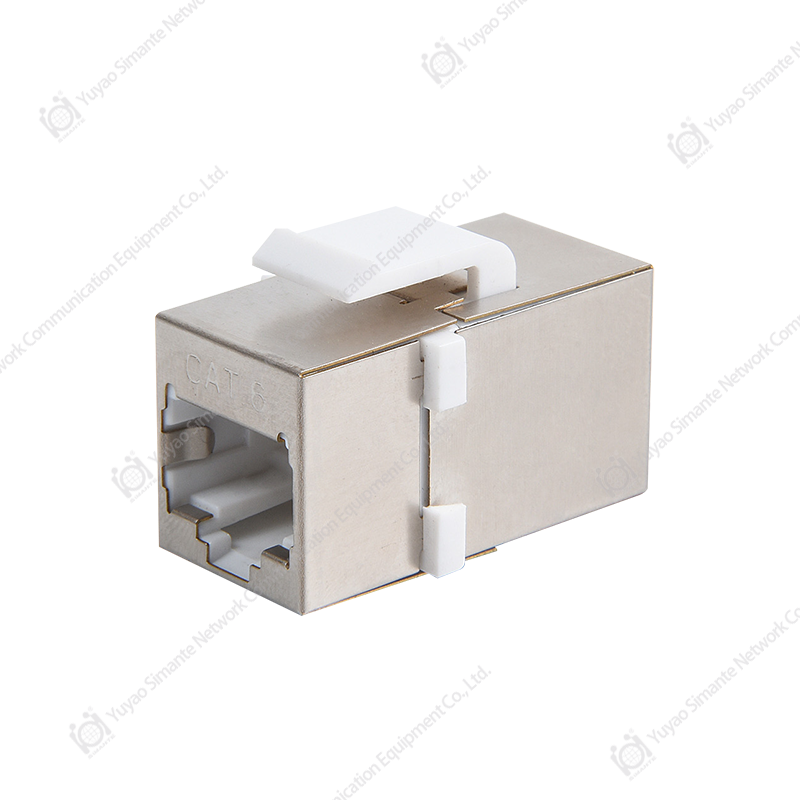

Giắc cắm Keystone CAT6 ở các biến thể được bảo vệ, UTP và không có công cụ So sánh các giắc cắm CAT6 được che chắn, UTP, không có dụng cụ và có góc cạnh với đầu cuối 110 hoặc Krone IDC khi kết quả hiện trường chỉ ra đầu cuối thay vì cáp số lượng lớn. Xem sản phẩm →

Các bảng vá lỗi tạo ra hiệu ứng tương tự ở đầu kia của liên kết. Một bảng điều khiển mật độ cao có thể trông gọn gàng từ phía trước nhưng vẫn có phần kết thúc phía sau kém trên một cổng. Khi người kiểm tra báo cáo lỗi trên một cổng, hãy so sánh nó với cổng lân cận trên cùng bảng điều khiển. Nếu cổng lân cận đi qua cùng một dây vá và cùng một thiết lập kiểm tra, thì lỗi có nhiều khả năng xảy ra ở đầu cuối bảng điều khiển hoặc cáp ngang hơn là ở thiết bị kiểm tra.

Tấm mặt và hộp gắn bề mặt là các bộ phận cơ khí nhưng chúng cũng ảnh hưởng đến liên kết. Tấm mặt gây căng cho giắc cắm hoặc hộp bề mặt làm cong cáp vượt quá bán kính uốn cong của nó có thể tạo ra sự cố suy hao phản hồi vốn chỉ xuất hiện sau khi lắp nắp. Kiểm tra liên kết với tổ hợp cuối cùng tại chỗ khi dự án cho phép. Máy kiểm tra cáp đồng được sử dụng trước khi đóng nắp có thể bỏ sót sự cố xuất hiện sau khi cáp được lắp vào hộp.

Đối với người mua tìm nguồn cung ứng cả thiết bị kiểm tra và phần cứng kết nối, việc làm việc với nhà sản xuất hiểu rõ toàn bộ hệ thống đồng sẽ rất hữu ích. Một nhà cung cấp có thể giải thích việc chấm dứt giắc cắm, hệ thống dây điện của bảng vá lỗi và các giới hạn kiểm tra sẽ hữu ích hơn một nhà cung cấp chỉ báo giá cho mỗi sản phẩm. Điều đó đặc biệt đúng đối với người bán buôn đang xây dựng một bộ dụng cụ dành cho nhà thầu, vì bộ dụng cụ này phải bao gồm máy kiểm tra, dây vá, giắc cắm và bảng điều khiển tương thích tại hiện trường.

PoE, cáp được bảo vệ và các lỗi không hiển thị trên sơ đồ dây

Cấp nguồn qua Ethernet đã làm cho việc kiểm tra đồng trở nên quan trọng hơn chứ không kém phần quan trọng. Một liên kết mang dữ liệu hoàn hảo ở mức năng lượng thấp có thể bị lỗi khi thiết bị được cấp nguồn rút dòng điện. Các triệu chứng có thể rất khó phát hiện: máy ảnh khởi động lại vào ban đêm, điểm truy cập bị giảm tải hoặc điện thoại PoE hoạt động trên một cổng nhưng không hoạt động trên cổng khác. Trình kiểm tra sơ đồ dây cơ bản có thể hiển thị chính xác tất cả tám dây dẫn nhưng vẫn bỏ sót nguyên nhân.

Một vấn đề phổ biến là mất cân bằng sức đề kháng. Nếu một dây dẫn trong cặp có điện trở cao hơn dây dẫn cùng loại thì liên kết có thể vượt qua quá trình kiểm tra tính liên tục đơn giản nhưng tạo ra hiện tượng nóng quá mức hoặc sụt áp khi tải PoE. Máy kiểm tra đo điện trở và kiểm tra tải PoE có thể phát hiện tình trạng đó. Một vấn đề khác là kết nối uốn kém hoặc dịch chuyển cách điện làm thay đổi điện trở khi cáp nóng lên. Những lỗi này khó phát hiện bằng thử nghiệm tĩnh, vì vậy người thử nghiệm áp dụng tải hoặc ghi lại các giá trị điện trở sẽ có nhiều thông tin hơn.

Cáp được che chắn thêm một lớp khác. Trên liên kết F/UTP hoặc S/FTP, tấm chắn không phải là chất dẫn dữ liệu nhưng nó vẫn cần tính liên tục và liên kết thích hợp. Nếu dây thoát nước bị hở ở một đầu, liên kết có thể vượt qua sơ đồ dây và vẫn hoạt động kém trong môi trường nhiễu điện. Trình kiểm tra giúp kiểm tra tính liên tục của tấm chắn và có thể xác định đường dẫn của tấm chắn rất hữu ích cho các khu công nghiệp, bệnh viện và triển khai mạng không dây dày đặc, nơi nhiễu điện từ là mối lo ngại thực sự.

PoE cũng thay đổi câu hỏi chấp nhận. Nhóm có thể cần phải xác nhận không chỉ rằng liên kết đáp ứng danh mục cáp mà còn cả kênh có thể cung cấp loại công suất cần thiết trong suốt chiều dài được cài đặt. Đó không phải là lý do để bỏ qua chứng nhận. Đó là lý do để thêm kiểm tra PoE vào quy trình chấp nhận và ghi lại kết quả bằng ID liên kết. Nếu sau đó một thiết bị bị lỗi, bản ghi sẽ hiển thị liệu liên kết có được kiểm tra khi đang tải hay không và người kiểm tra đã báo cáo điều gì.

Đối với nhà thầu, quy tắc thực tế rất đơn giản: không sử dụng máy kiểm tra tính liên tục làm công cụ duy nhất trong dự án PoE. Sử dụng máy kiểm tra cáp đồng có thể hiển thị sơ đồ dây, độ dài, điện trở và hành vi PoE, đồng thời giữ liên kết tham chiếu đã biết rõ để so sánh. Liên kết tham chiếu đó thường hữu ích hơn một danh sách dài các thông số kỹ thuật vì nó cung cấp cho kỹ thuật viên đường cơ sở trong cùng điều kiện.

Quy trình kiểm tra hiện trường giúp giảm số lần gọi lại

Một người thử nghiệm chỉ giỏi khi có quy trình xung quanh nó. Trình tự sau đây là quy trình thực tế cho các liên kết đồng. Nó không thay thế cho đặc tả dự án nhưng nó giúp nhóm tạo ra kết quả nhất quán và tránh phải truy cập nhiều lần.

1. Xác nhận danh tính liên kết trước khi thử nghiệm. Khớp nhãn ổ cắm, cổng bảng vá lỗi và sơ đồ mặt bằng. Kiểm tra đúng trên cổng sai vẫn là kết quả sai.
2. Kiểm tra việc chấm dứt. Kiểm tra độ xoắn của cặp, chỗ ngồi của dây dẫn, độ giảm căng và bán kính uốn cong ở giắc cắm, bảng điều khiển và tấm mặt.
3. Kiểm tra bằng dây vá cuối cùng nếu có thể. Một dây tham chiếu nổi tiếng giúp phân biệt lỗi liên kết với lỗi dây.
4. Chạy sơ đồ dây và bảo vệ tính liên tục trước tiên. Giải quyết các cặp mở, bán khống, cặp chéo và tách cặp trước khi chuyển sang kiểm tra hiệu suất.
5. Kiểm tra chiều dài và khoảng cách lỗi. So sánh kết quả đọc với chiều dài thiết kế và cài đặt thư viện cáp.
6. Chạy thử nghiệm hiệu suất cần thiết cho danh mục và ứng dụng. Lưu kết quả với ID liên kết và cài đặt người kiểm tra.
7. Thêm kiểm tra PoE khi liên kết sẽ cấp nguồn cho thiết bị. Ghi lại kết quả và lưu ý loại thiết bị hoặc tình trạng tải.
8. Kiểm tra lại sau khi khắc phục. Không chỉnh sửa kết quả không đạt thành kết quả đạt; tạo một bản ghi mới để lịch sử được rõ ràng.

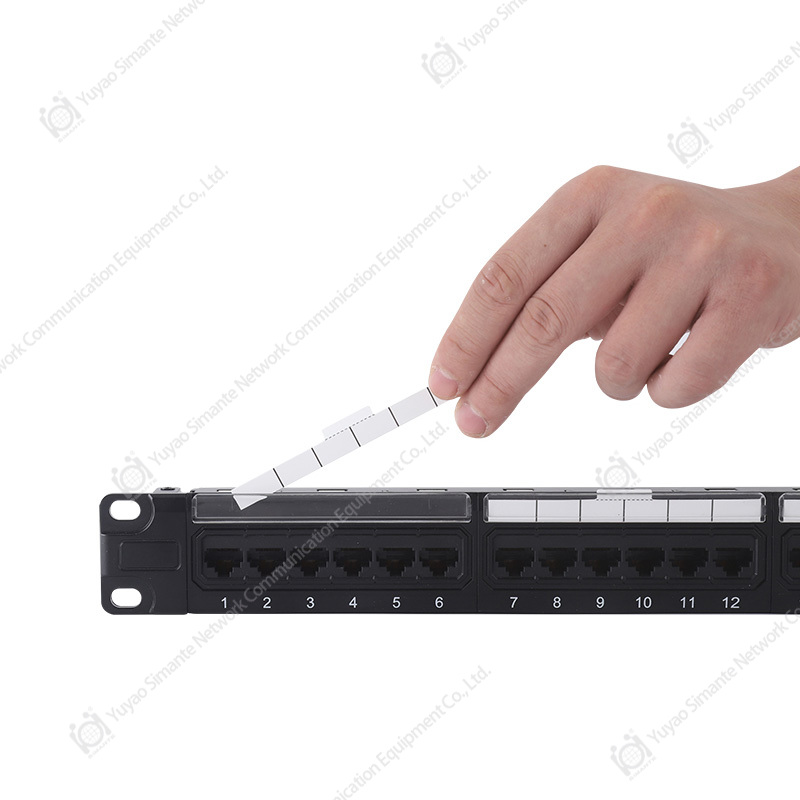

Bảng vá CAT6 cho hệ thống cáp có cấu trúc gắn trên giá Xem lại 0,5U đến 2U UTP và các bảng CAT6 được bảo vệ với đầu cuối 110/Krone IDC khi khớp phần cứng cáp và thiết lập thử nghiệm trong toàn bộ dự án. Xem sản phẩm →

Quy trình này cũng hữu ích khi dự án sử dụng kết hợp phần cứng Cat6 và Cat6A. Cài đặt của người kiểm tra, dây tham chiếu và giới hạn liên kết phải phù hợp với danh mục được kiểm tra. Liên kết Cat6A được thử nghiệm bằng bộ chuyển đổi Cat6 hoặc dây tham chiếu Cat5e có thể tạo ra kết quả hợp lệ về mặt kỹ thuật đối với thiết lập sai. Giữ các bộ điều hợp và dây tham chiếu được dán nhãn và kiểm tra chúng khi kết quả có vẻ không phù hợp với phần còn lại của sàn.

Đối với người quản lý dự án, kết quả đầu ra có giá trị nhất không phải là một kết quả đạt được. Đó là một tập hợp các bản ghi cho biết những gì đã được kiểm tra, với những cài đặt nào, bởi ai và khi nào. Máy kiểm tra cáp đồng có chức năng lưu trữ và xuất dữ liệu sẽ giúp bạn thực hiện được điều đó. Nếu người thử nghiệm không có bộ nhớ, nhóm vẫn phải giữ nhật ký thủ công có ID liên kết, loại thử nghiệm, kết quả và ghi chú khắc phục. Nhật ký là thứ bảo vệ nhà thầu khi sau này một liên kết bị nghi vấn.

Danh sách kiểm tra mua sắm dành cho nhà phân phối và nhà thầu

Mua một máy thử cáp đồng là một quyết định mua sắm cũng giống như một quyết định kỹ thuật. Giá thấp nhất trên mỗi đơn vị có thể gây hiểu nhầm nếu người kiểm tra thiếu bộ điều hợp, hỗ trợ chương trình cơ sở hoặc đường dẫn hiệu chuẩn cần thiết cho các dự án trong tay. Danh sách kiểm tra sau đây giúp nhà thầu hoặc nhà phân phối so sánh các ưu đãi về những điểm ảnh hưởng đến việc sử dụng tại hiện trường.

• Chức năng kiểm tra: xác nhận sơ đồ dây, độ dài, âm sắc, TDR, PoE và khả năng hoạt động so với kết hợp dự án thực tế.
• Hỗ trợ danh mục: kiểm tra hỗ trợ đã khai báo cho các liên kết Cat5e, Cat6, Cat6A và Cat7, bao gồm các biến thể được bảo vệ.
• Phạm vi kết nối và bộ chuyển đổi: xác minh rằng người kiểm tra chấp nhận các phích cắm và bộ chuyển đổi được sử dụng trong khu vực và trên dự án.
• Hiệu chuẩn và dịch vụ: hỏi về khoảng thời gian hiệu chuẩn, quay vòng dịch vụ và cập nhật chương trình cơ sở.
• Quản lý kết quả: kiểm tra bộ nhớ, định dạng xuất, ghi nhãn liên kết và phần mềm báo cáo.
• Độ bền hiện trường: xem lại thời lượng pin, vỏ bảo vệ, khả năng đọc của màn hình và nhiệt độ hoạt động.
• Đào tạo và tài liệu: yêu cầu tài liệu đào tạo và hướng dẫn bắt đầu nhanh cho kỹ thuật viên mới.
• Hỗ trợ nhà cung cấp: xác nhận rằng nhà sản xuất hoặc nhà bán buôn có thể cung cấp bộ điều hợp thay thế và dây tham chiếu.

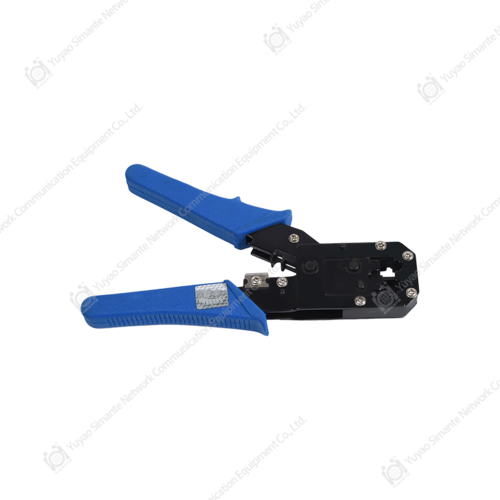

Công cụ uốn và chấm dứt để lắp đặt cáp mạng Xem lại các công cụ uốn và đầu cuối dành cho đầu nối mô-đun 8P, đầu nối 90 độ và 180 độ khi xây dựng bộ cáp đáp ứng nhu cầu của thiết bị kiểm tra và đầu nối. Xem sản phẩm →

Đối với nhà phân phối, thiết bị kiểm tra phải được đánh giá như một phần của bộ cáp. Bộ sản phẩm có thể bao gồm máy kiểm tra cáp đồng, dây nối tham chiếu, đầu dò âm thanh, dụng cụ uốn và một số giắc cắm keystone và tấm mặt. Nhà thầu chỉ mua thiết bị thử nghiệm có thể quay lại lấy phụ kiện sau, nhưng bộ sản phẩm phù hợp với tổ hợp dự án địa phương sẽ dễ bán hơn và dễ hỗ trợ hơn. Logic tương tự cũng áp dụng cho nhà bán buôn phục vụ nhiều người lắp đặt: tổ hợp sản phẩm phải phản ánh các danh mục và đầu nối di chuyển cùng nhau.

Khi so sánh một nhà sản xuất hoặc nhà cung cấp, hãy yêu cầu tuyên bố rõ ràng về những gì người kiểm tra thực hiện và không đo lường. Một nhà cung cấp tốt sẽ giải thích sự khác biệt giữa tính liên tục, trình độ chuyên môn và chứng nhận thay vì coi chúng là những từ đồng nghĩa. Loại hỗ trợ đó làm giảm lợi nhuận và tạo dựng niềm tin với các nhà thầu cần một công cụ mà họ có thể tin cậy trong các dự án. Nó cũng giúp người mua tránh phải trả quá nhiều cho những chức năng sẽ không bao giờ được sử dụng hoặc mua quá thấp đối với một dự án yêu cầu báo cáo chính thức.

Những Lỗi Thường Gặp Khi Mua Hoặc Sử Dụng Máy Kiểm Tra Cáp Đồng

Hầu hết các vấn đề của người kiểm tra không phải do dụng cụ bị lỗi gây ra. Chúng đến từ sự không phù hợp giữa người thử nghiệm và công việc hoặc từ quá trình thiết lập thử nghiệm không được kiểm soát. Bảng dưới đây liệt kê những lỗi thường gặp và cách khắc phục thực tế.

Một lỗi phổ biến khác là cho rằng người kiểm tra danh mục cao hơn sẽ tự động giải quyết vấn đề thuộc danh mục thấp hơn. Người kiểm tra chứng nhận có giá trị, nhưng nó sẽ không sửa được giắc cắm được kết thúc bằng cách tháo xoắn quá mức hoặc bảng vá lỗi có kết nối lỏng lẻo. Người kiểm tra xác định triệu chứng; kỹ thuật viên vẫn phải sửa lại tay nghề. Đó là lý do tại sao việc đào tạo và quy trình nghiệm thu rõ ràng cũng quan trọng như thông số kỹ thuật của thiết bị.

Đối với người mua, việc bỏ qua chi phí sở hữu cũng là một sai lầm. Hiệu chuẩn, bộ điều hợp, dây tham chiếu, sửa chữa và đào tạo đều ảnh hưởng đến chi phí thực tế của thiết bị kiểm tra trong suốt thời gian sử dụng của nó. Một thiết bị có chi phí thấp hơn không thể hiệu chỉnh hoặc hỗ trợ có thể tốn nhiều thời gian ngừng hoạt động hơn so với thiết bị có chi phí cao hơn với đường dẫn dịch vụ rõ ràng. Sự so sánh phù hợp bao gồm bộ công cụ đầy đủ và sự hỗ trợ đằng sau nó.

Câu hỏi thường gặp: Câu hỏi về máy kiểm tra cáp đồng

Sự khác biệt giữa máy thử cáp đồng và máy chứng nhận là gì?

Máy thử cáp đồng là một thuật ngữ rộng. Nó có thể có nghĩa là một bộ kiểm tra tính liên tục đơn giản, một bộ kiểm tra sơ đồ dây, một bộ âm thanh và đầu dò hoặc một bộ phận xác nhận chất lượng. Người chứng nhận là một loại người kiểm tra cụ thể đo lường theo tiêu chuẩn cáp được đặt tên và đưa ra báo cáo chính thức. Nếu dự án yêu cầu bàn giao bảo hành hoặc sự chấp nhận của bên thứ ba, người chứng nhận thường là công cụ chính xác. Nếu công việc là tìm lỗi hoặc kiểm tra dịch vụ nhanh, một người kiểm tra đơn giản hơn có thể là đủ.

Máy thử cáp đồng có thể tìm thấy điểm đứt sau bức tường không?

Có, nếu nó có chức năng đo độ phản xạ theo chiều dài hoặc miền thời gian. Người kiểm tra gửi một xung xuống cáp và ước tính khoảng cách đến điểm lỗi dựa trên sự phản xạ. Việc đọc phụ thuộc vào tốc độ cài đặt truyền sóng và loại cáp, vì vậy kỹ thuật viên nên chọn mục nhập thư viện cáp chính xác. Chỉ số khoảng cách là ước tính, không phải là hình ảnh X-quang, nhưng nó thường đủ để quyết định phần nào của tường hoặc trần nhà sẽ mở.

Tôi có cần người kiểm tra Cat6A và các liên kết được bảo vệ không?

Bạn cần một người thử nghiệm phù hợp với liên kết bạn đang chấp nhận. Liên kết Cat6A có yêu cầu về hiệu suất chặt chẽ hơn Cat5e hoặc Cat6 và các liên kết được bảo vệ sẽ bổ sung tính năng kiểm tra liên kết và liên tục của tấm chắn. Trình kiểm tra sơ đồ dây cơ bản có thể xác nhận thứ tự pin nhưng sẽ không cho bạn biết liệu liên kết có đủ khoảng trống hiệu suất hay không. Để chấp nhận dự án, hãy sử dụng trình kiểm tra được xếp hạng cho danh mục và cấu hình được bảo vệ. Đối với công việc dịch vụ, sơ đồ dây và máy kiểm tra độ dài vẫn có thể hữu ích cho việc xác định vị trí lỗi.

Tại sao một liên kết vượt qua wiremap nhưng không đạt PoE?

Wiremap kiểm tra thứ tự và tính liên tục của dây dẫn, nhưng nó không mô tả đầy đủ hành vi điện trở, nhiệt hoặc tải. Một liên kết có thể có thứ tự chân cắm chính xác nhưng vẫn có kết nối có điện trở cao, một cặp dây dẫn không cân bằng hoặc dây dẫn bị hỏng hoạt động khác với dòng điện. Máy kiểm tra đo điện trở và kiểm tra tải PoE có thể phát hiện ra tình trạng đó. Nếu thiết bị được cấp nguồn không ổn định, hãy kiểm tra liên kết đang tải và so sánh nó với một cổng đã biết tốt.

Máy thử cáp đồng cần được hiệu chuẩn bao lâu một lần?

Khoảng thời gian phụ thuộc vào nhà sản xuất, loại người thử nghiệm và yêu cầu của dự án. Những người thử nghiệm chứng nhận thường có chu trình hiệu chuẩn xác định vì kết quả của họ có thể được sử dụng để chấp nhận chính thức. Người kiểm tra tính liên tục và sơ đồ dây đơn giản có thể có quy trình kiểm tra dài hơn hoặc đơn giản hơn. Hãy hỏi nhà cung cấp về khoảng thời gian khuyến nghị và lưu giữ hồ sơ hiệu chuẩn cùng với người kiểm tra. Nếu kết quả có vẻ không nhất quán trên các liên kết đã biết là tốt, hãy kiểm tra dây hiệu chuẩn và dây tham chiếu trước khi đổ lỗi cho cáp.

Nhà thầu nên hỏi nhà cung cấp những gì trước khi mua?

Hỏi người kiểm tra đo lường những gì, những danh mục và liên kết được bảo vệ nào được hỗ trợ, bao gồm những bộ chuyển đổi nào, cách lưu trữ kết quả cũng như cách xử lý hiệu chuẩn và dịch vụ. Một nhà cung cấp tốt sẽ giải thích sự khác biệt giữa tính liên tục, trình độ chuyên môn và chứng nhận thay vì coi chúng có cùng chức năng. Đối với nhà phân phối hoặc nhà bán buôn, hãy hỏi xem có sẵn bộ chuyển đổi thay thế, dây tham chiếu và tài liệu đào tạo hay không. Những chi tiết đó quan trọng hơn một thông số kỹ thuật tiêu đề duy nhất.

Tài nguyên liên quan

Đối với những người mua muốn so sánh các chức năng của máy kiểm tra với phần còn lại của hệ thống đồng, các tài nguyên trang web bên dưới sẽ cung cấp bối cảnh hữu ích. Chúng được viết cho các nhà thầu, nhà phân phối và nhóm dự án cần thông tin thực tế hơn là danh sách danh mục.

• Tìm hiểu về nền tảng của nhà sản xuất và khả năng sản xuất đằng sau các dòng sản phẩm đồng và sợi.
• Đọc tổng quan về sản phẩm cáp cấu trúc dành cho hệ thống cáp đồng và cáp quang.

Máy kiểm tra cáp đồng hữu ích nhất khi nó là một phần của bộ cáp hoàn chỉnh: giắc cắm, bảng nối, dây nối, tấm mặt và công cụ phù hợp, được hỗ trợ bởi nhà cung cấp hiểu cách chúng hoạt động cùng nhau. Đó là mối liên hệ thực tế giữa kết quả thử nghiệm và việc lắp đặt đáng tin cậy.
