Giải thích về đồng 10G: Tiêu chuẩn cáp Cat6A, giới hạn khoảng cách và hướng dẫn mua

Câu trả lời ngắn gọn trước tiên: đối với các liên kết nằm bên trong một tòa nhà và trong phạm vi 100 mét, cáp đồng 10G, nghĩa là Ethernet 10GBASE-T chạy trên cáp có cấu trúc Cat6A hoặc Cat7, là cách thiết thực và tiết kiệm chi phí nhất để cung cấp 10 Gbps cho bàn làm việc, điểm truy cập, máy ảnh và bộ chuyển mạch. Sợi quang đảm nhận những nhu cầu về khoảng cách, nhiễu điện từ hoặc đường trục vượt quá khả năng mà cáp xoắn đôi có thể hỗ trợ.

Hướng dẫn này hướng dẫn cách thức hoạt động của đồng 10G, loại cáp nào thực sự mang nó, nơi nó đánh bại cáp quang và nơi nó bị mất cũng như những nhóm mua sắm nào nên xác minh trước khi ký đơn đặt hàng. Quan điểm này có chủ đích thực tế: chúng tôi sản xuất giắc cắm keystone, bảng vá lỗi và dây vá cho các dự án cáp mạng được phân phối tới hơn 45 quốc gia và các điểm dưới đây phản ánh các câu hỏi mà các nhà phân phối, nhà tích hợp và nhà thầu thường xuyên đặt ra với chúng tôi nhất.

Kết luận chính: Cáp đồng 10G qua cáp Cat6A là lựa chọn mặc định cho các liên kết ngang 10 Gbps trong tòa nhà lên đến 100 mét, trong khi cáp quang vẫn là công cụ phù hợp cho các đường trục và đường dài.

Đồng 10G là gì? Giải thích về tiêu chuẩn 10GBASE-T

Đồng 10G đề cập đến việc chạy Ethernet 10 Gigabit qua cáp xoắn đôi cân bằng thông qua giao diện RJ45 quen thuộc. IEEE đã phê chuẩn công nghệ này là 10GBASE-T vào năm 2006 theo tiêu chuẩn 802.3an và đây vẫn là cách duy nhất để đạt tốc độ 10 Gbps qua hệ thống cáp văn phòng chung mà không cần thay đổi đầu nối mà mọi thiết bị mạng đã sử dụng. Khả năng tương thích của đầu nối đó là lý do thầm lặng khiến đồng vẫn phù hợp: cổng đồng 10G kết nối với PC, máy in, điện thoại và máy ảnh hiện có mà không cần bộ điều hợp, bộ chuyển đổi phương tiện hoặc kho thiết bị mới.

So với liên kết gigabit, 10GBASE-T đòi hỏi khắt khe hơn nhiều về kỷ luật tín hiệu. Băng thông hoạt động tăng lên 500 MHz, cả bốn cặp truyền và nhận đồng thời và mã hóa đa cấp kết hợp với xử lý tín hiệu số sẽ phân tách các tín hiệu chồng chéo ở mỗi đầu. Đây là lý do tại sao bản thân nhà máy cáp, không chỉ bộ chuyển mạch, trở thành yếu tố hạn chế: mọi giắc cắm, bảng điều khiển, dây vá và mét cáp ngang trong kênh phải giữ dung sai trên toàn bộ phổ đó.

Đàm phán ngược là một lợi thế thực tế khác. Các cổng 10GBASE-T hiện đại thường hỗ trợ tốc độ 1G, 2.5G và 5G, do đó, việc làm mới bộ chuyển mạch có thể diễn ra trước khi nâng cấp hệ thống cáp và cả hai khoản đầu tư này có thể được thực hiện theo từng chu kỳ ngân sách. Cấp nguồn qua Ethernet, bao gồm các cấp năng lượng 802.3bt cao hơn, chạy trên cùng bốn cặp, điều này cực kỳ quan trọng đối với các điểm truy cập Wi-Fi và camera IP cần dữ liệu nhiều gigabit và nguồn điện đáng kể trong một cáp.

Xếp hạng băng thông là cách rõ ràng nhất để biết lý do tại sao danh mục cáp lại quan trọng đối với cáp đồng 10G. Mỗi danh mục được xác định dựa trên dải tần được đo bằng megahertz và 10GBASE-T cần phổ tần lên tới 500 MHz để truyền tín hiệu. Các danh mục thấp hơn đơn giản là không cung cấp phổ đó, cho dù việc cài đặt có cẩn thận đến đâu. Biểu đồ cột bên dưới so sánh băng thông kênh được xếp hạng của bốn danh mục mà người mua thường hỏi đến nhất. Hãy ghi nhớ một quy tắc khi bạn đọc nó: băng thông định mức là điều kiện cần thiết cho kênh đồng 10G, bản thân nó không phải là sự đảm bảo hoàn toàn.

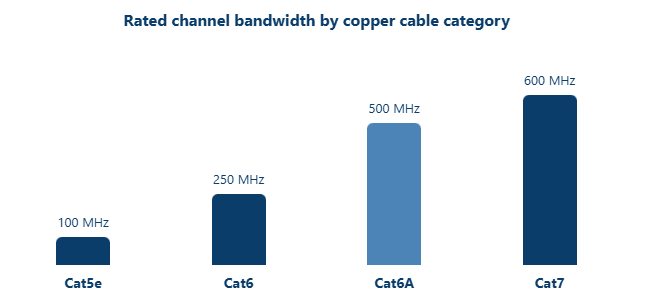

Biểu đồ kể lại câu chuyện về đồng 10G chỉ trong nháy mắt. Cat5e dừng ở 100 MHz, phù hợp với gigabit nhưng không có chỗ cho 10GBASE-T. Cat6 tăng gấp đôi tốc độ đó lên 250 MHz, đủ cho các nỗ lực ở khoảng cách ngắn nhưng thấp hơn mức 500 MHz mà tiêu chuẩn mong đợi. Cat6A đạt tới 500 MHz, chính xác là phổ tần mà 10GBASE-T đã được thiết kế và đây là lý do tại sao ngành coi nó làm cơ sở cho cáp đồng 10G mới. Cat7 phútở rộng đến 600 MHz, bổ sung thêm biên độ và, trong hầu hết các công trình, có lớp che chắn hoàn toàn ở trên cùng. Hai lưu ý thực tế tiếp theo từ những con số này. Đầu tiên, khi nhà cung cấp cung cấp dây vá Cat6 được xếp hạng 10G, hãy đọc nó như một sự tiện lợi trong phạm vi ngắn thay vì thay thế cho kênh Cat6A. Thứ hai, băng thông được xác minh ở cấp độ thành phần và kênh thông qua thử nghiệm trong phòng thí nghiệm và hiện trường, vì vậy hãy hỏi bất kỳ nhà sản xuất hoặc nhà bán buôn nào về dữ liệu thử nghiệm ở tần số định mức đầy đủ trước khi đặt hàng số lượng lớn. Băng thông cũng giải thích một phần của thang giá, vì dung sai sản xuất chặt chẽ hơn ở tần số cao hơn sẽ tiêu tốn nỗ lực sản xuất thực tế. Tuy nhiên, nó không giải thích được tất cả những điều đó bởi vì việc kiểm soát nhiễu xuyên âm và che chắn sẽ làm tăng thêm chi phí mà chỉ riêng con số megahertz không thể hiện được. Sử dụng biểu đồ để liệt kê các danh mục rút gọn, sau đó đọc phần tiếp theo để hiểu điều gì xảy ra với tín hiệu bên trong các megahertz đó.

Kết luận chính: Cat6A là danh mục tối thiểu để chỉ định cho kênh đồng 10G tuân thủ, vì chỉ có băng thông 500 MHz của nó mới phù hợp với băng thông 10GBASE-T được thiết kế để sử dụng.

Cách thức hoạt động của 10G Copper: Mã hóa, xuyên âm ngoài hành tinh và cấu trúc cáp

Dưới mui xe, 10GBASE-T đẩy từng cặp trong số bốn cặp để truyền dữ liệu theo cả hai hướng cùng một lúc, sử dụng điều chế biên độ xung 16 cấp được sắp xếp thành một chòm sao 128 trạng thái, với các thiết bị điện tử khử tiếng vang tách rời các tín hiệu truyền và nhận chồng chéo. Đối với người mua, chi tiết kỹ thuật ít quan trọng hơn hậu quả của nó: tính toàn vẹn của tín hiệu giờ đây phụ thuộc vào chất lượng kết cấu vật lý và nguyên tắc lắp đặt chứ không chỉ đơn thuần là nhãn vỏ cáp. Những sai lệch nhỏ mà liên kết gigabit có thể gặp phải, chẳng hạn như cặp dây không được xoắn quá mức hoặc một phần cáp bị hỏng, sẽ trở thành lỗi có thể đo lường được ở tốc độ 10 Gbps.

Kẻ thù lớn nhất là nhiễu xuyên âm ngoài hành tinh, thường được viết tắt là ANEXT, là hiện tượng nhiễu do các dây cáp lân cận trong cùng một bó gây ra. Không giống như nhiễu xuyên âm bên trong cáp, nhiễu xuyên âm của người ngoài hành tinh không thể bị loại bỏ bởi các thiết bị điện tử ở mỗi đầu, do đó, nó phải được kiểm soát vật lý thông qua việc tách cặp, che chắn và bó cẩn thận. Đây chính xác là lý do tại sao một liên kết Cat6 tự chứng nhận tốt lại có thể bị lỗi bên trong một khay dày đặc các đường chạy song song và tại sao các tiêu chuẩn danh mục dành cho đồng 10G lại thắt chặt yêu cầu xây dựng đến vậy.

Các câu trả lời về kết cấu cáp mang tính thách thức ở nhiều cấp độ và các tùy chọn che chắn cần được xem xét kỹ hơn trước khi bạn chọn. Bốn cấu hình bên dưới bao gồm hầu hết mọi sản phẩm bạn sẽ thấy trong danh mục nhà cung cấp và mỗi cấu hình đưa ra sự cân bằng khác nhau giữa khả năng miễn nhiễm, chi phí, nỗ lực chấm dứt và các yêu cầu nối đất.

• U/UTP Bốn cặp trần không có lá chắn. Chi phí thấp nhất và kết thúc nhanh nhất, khả năng miễn nhiễm phụ thuộc hoàn toàn vào sự cân bằng của cáp, vì vậy nó đòi hỏi kỷ luật lắp đặt cao nhất.
• F/UTP Một màn hình lá xung quanh tất cả bốn cặp. Giảm nhiễu xuyên âm lạ giữa các dây cáp lân cận một cách đáng kể và phù hợp với các khay bận rộn, nhưng lại phải tốn công liên kết và nối đất.
• U/FTP Một lá riêng lẻ xung quanh mỗi cặp. Kiểm soát mạnh mẽ nhiễu xuyên âm từng cặp bên trong cáp, một lựa chọn phổ biến cho việc lắp đặt Cat6A mật độ cao.
• S/FTP Một màn bện trên các cặp được bọc giấy bạc riêng lẻ. Mức độ miễn nhiễm cao nhất và cấu trúc tiêu chuẩn đằng sau hệ thống cáp Cat7.

Một lưu ý nối đất áp dụng cho mọi tùy chọn được che chắn: màn hình kim loại chỉ hoạt động như thiết kế khi nó được liên kết chính xác ở bảng vá lỗi và phần cứng ổ cắm. Tấm chắn không được nối đất hoặc được nối đất kém có thể hoạt động gần ăng-ten hơn là rào chắn, đó là lý do tại sao chúng tôi luôn hỏi khách hàng về phương pháp nối đất của họ trước khi đề xuất kênh đồng 10G được che chắn.

Kết luận chính: Hiệu suất đồng 10G tồn tại hay không phụ thuộc vào điều khiển nhiễu xuyên âm, vì vậy hãy chọn mức độ che chắn phù hợp với môi trường điện của bạn thay vì mặc định là tùy chọn không được che chắn rẻ nhất.

Các loại cáp cho đồng 10G: So sánh Cat6, Cat6A và Cat7

Bảng dưới đây cô đọng câu hỏi về danh mục thành những con số quan trọng đối với gói cáp đồng 10G. Hãy coi nó như một bộ lọc lựa chọn thay vì bản sao tiếp thị, bởi vì mỗi hàng đều mang một hệ quả về việc mua sắm.

Cat6 xứng đáng được dùng lời lẽ cẩn thận, vì nó gây ra sự nhầm lẫn nhất trong các trích dẫn. Hướng dẫn TIA cho phép 10GBASE-T qua Cat6 ở khoảng cách giảm, thường được trích dẫn là lên tới 55 mét và ngắn hơn vẫn nằm trong các bó dày đặc gần các loại cáp khác. Một số dự án sử dụng thành công điều này cho các hoạt động ngắn giữa các tủ hoặc từ tường đến bàn, nhưng mỗi dự án đều phải được chứng nhận tại hiện trường và biên độ kênh mỏng hơn bất kỳ ai trong chúng ta mong muốn. Nếu nhà cung cấp cung cấp Cat6 có khả năng 10G mà không đề cập đến giới hạn khoảng cách, hãy đặt những câu hỏi khó hơn trước khi ký.

Cat6A là câu trả lời phổ biến và được cả TIA và ISO công nhận, là Lớp EA, dành cho các kênh 10GBASE-T dài 100 mét được đảm bảo. Nó được thiết kế đặc biệt để kiểm soát nhiễu xuyên âm của người ngoài hành tinh, nó có sẵn ở các phiên bản không được che chắn và được che chắn, và giá của nó đã ổn định trong lãnh thổ phổ thông sau nhiều năm sản xuất số lượng lớn. Đối với việc triển khai đồng 10G mới, Cat6A là mặc định an toàn và không cần bảo vệ trong lần kiểm tra tiếp theo.

Cat7 nằm phía trên nó như một hệ thống Loại F được ISO xác định ở tần số 600 MHz, được xây dựng trên cấu trúc S/FTP được bảo vệ hoàn toàn. Một lưu ý về khả năng tương thích quan trọng ở đây: Cat7 chính thức chỉ định các đầu nối GG45 hoặc TERA thay vì RJ45 đơn giản, mặc dù nhiều dây và mô-đun được bảo vệ đầu cuối RJ45 trong danh mục nhà cung cấp được chế tạo theo hiệu suất của lớp Cat7. Nếu tài liệu dự án của bạn yêu cầu Cat7, hãy xác nhận khả năng tương thích của đầu nối trên mọi thành phần trong kênh trước khi đặt hàng. Trên cả hai điều này, Cat8 tồn tại cho các liên kết 25G và 40G ngắn 30 mét trong các trung tâm dữ liệu, điều này đáng để biết ngay cả khi nó hiếm khi áp dụng cho thiết kế văn phòng theo chiều ngang.

Kênh đồng 10G tuân thủ là một chuỗi gồm năm thành phần: dây khu vực làm việc, giắc cắm keystone phía sau tấm mặt, cáp ngang, bảng vá lỗi trong phòng viễn thông và dây thiết bị ở phía xa. Việc trộn lẫn các cấp độ hiệu suất dọc theo chuỗi đó sẽ làm mất đi lợi nhuận mà tiêu chuẩn mang lại cho bạn, vì vậy những người mua có kinh nghiệm sẽ tìm nguồn cung cấp toàn bộ kênh từ một nhà sản xuất ở một cấp độ. Giắc cắm keystone là nơi trình cài đặt thành phần chạm vào nhiều nhất và kiểm tra ít nhất, đó là lý do tại sao độ chính xác của điểm kết thúc trong mô-đun Cat6A đáng được xem xét kỹ lưỡng như bản in cáp trên hộp.

Giắc cắm Keystone Cat6A được bảo vệ cho các kênh 10G Các giắc cắm keystone Cat6A được che chắn, không cần dụng cụ này chấm dứt các kết nối khu vực làm việc với độ chính xác nhất quán. Vì độ chính xác của đầu cuối ở giắc cắm là rất quan trọng để đảm bảo kênh đồng 10G được chứng nhận nên việc tìm nguồn cung cấp chúng ở cấp độ kênh sẽ giúp bảo vệ lề liên kết. Xem sản phẩm →

Kết luận chính: chỉ định Cat6A làm nền tảng đồng 10G mặc định, dành Cat7 cho các trang web có chính sách được bảo vệ hoặc EMI yêu cầu và coi các lần chạy Cat6 ngắn là trường hợp ngoại lệ được chứng nhận thay vì chiến lược thiết kế.

Đồng 10G so với cáp quang 10G: Khoảng cách, chi phí và vị trí mỗi bên thắng

Không phải công nghệ nào cũng chiến thắng trên mọi trục, vì vậy câu hỏi hữu ích là phương tiện nào sẽ chiến thắng trên các trục mà dự án của bạn thực sự có. Theo nghĩa rộng, đồng 10G sở hữu 100 mét cuối cùng nơi các điểm cuối hoạt động, nhờ tính phổ biến của RJ45, hỗ trợ PoE và chi phí thành phần trên mỗi kênh thấp. Fiber sở hữu mọi thứ ngoài điều đó: các đường trục chính, liên kết trong khuôn viên trường, các tuyến có độ nhiễu cao và bất kỳ đường dẫn nào có kế hoạch tăng trưởng trên 10 Gbps.

Khoảng cách thường là con số đầu tiên mà người mua so sánh khi họ cân cáp đồng 10G so với cáp quang. Kênh 10GBASE-T và liên kết cáp quang giải quyết cùng một vấn đề 10 Gbps, tuy nhiên chúng bao phủ những khoảng cách rất khác nhau từ cùng một giá đỡ. Biểu đồ thanh ngang bên dưới thể hiện phạm vi tiếp cận tối đa của phương tiện phổ biến nhất ở tốc độ 10 Gbps. Các loại đồng nằm cạnh sợi quang đa mode và cụm trục đôi gắn trực tiếp nên tỷ lệ rất dễ đọc. Tất cả các giá trị giả định kênh được cài đặt đúng, tuân thủ tiêu chuẩn.

Hình mẫu trong biểu đồ này là kiến trúc thu nhỏ của hầu hết các tòa nhà hiện đại. Các cụm Twinax gắn trực tiếp có chiều cao khoảng 7 mét, khiến chúng trở thành một công cụ trong giá để kết nối các công tắc liền kề thay vì hệ thống cáp. Cat6 bao phủ khoảng 55 mét ở tốc độ 10 Gbps khi điều kiện thuận lợi, đủ để chạy một số tủ quần áo giữa các tầng nhưng không bao giờ có thiết kế nằm ngang được đảm bảo. Cả Cat6A và Cat7 đều mang 10G đồng đến toàn bộ kênh dài 100 mét mà hệ thống cáp có cấu trúc được thiết kế xung quanh và con số đó cho phép một phòng viễn thông phục vụ toàn bộ tầng. Sợi đa mode OM3 mở rộng cùng tốc độ 10 Gbps đến 300 mét và OM4 đến 400 mét, đó là lý do tại sao các đường dẫn và liên kết giữa các tòa nhà mặc định là sợi quang. Đọc cùng nhau, các thanh mô tả sự phân công lao động rõ ràng: đồng cho chiều ngang 100 mét cuối cùng, sợi ở trên và xa hơn. Không có tùy chọn cáp xoắn vượt quá 100 mét ở tốc độ 10 Gbps, do đó, việc chạy 120 mét là một quyết định cáp quang bất kể ngân sách có như thế nào. Sự khác biệt về độ trễ giữa 10GBASE-T và cáp quang tồn tại nhưng đủ nhỏ để các ứng dụng văn phòng và khuôn viên trường bỏ qua trong hầu hết các trường hợp. Trọng lượng và đường kính cũng quan trọng vì cáp đồng 10G dày hơn so với cáp gigabit tiền nhiệm và lấp đầy không gian trên khe cắm nhanh hơn. Khoảng cách cũng tương tác với cấu trúc liên kết, vì tầm với bằng đồng dài 100 mét thường loại bỏ chi phí của các tủ trung gian trên một tầng thông thường. Nếu tòa nhà của bạn đã cài đặt đường trục OM3 hoặc OM4 thì thiết kế thông minh sẽ giữ nó để phân phối theo chiều dọc và cho phép Cat6A xử lý mọi cú rơi ngang.

Chi phí quyết định nhiều dự án như hiệu suất thô. Ngân sách cho một liên kết đồng 10G được chia thành bốn nhóm: thành phần thụ động, cổng hoạt động, nhân công lắp đặt và thử nghiệm. Tỷ lệ thay đổi theo quy mô dự án, nhưng một trang bị thêm cho văn phòng điển hình sẽ dành phần lớn số tiền của mình bên ngoài việc chuyển đổi. Biểu đồ bánh rán bên dưới hiển thị sự phân chia đại diện cho một kênh đồng 10G trong bản nâng cấp cỡ trung. Hãy coi nó như một tỷ lệ lập kế hoạch hơn là một báo giá.

Sai lầm lập kế hoạch phổ biến nhất là cho rằng hóa đơn truyền hình cáp là toàn bộ câu chuyện. Các thành phần thụ động chiếm thị phần lớn nhất với khoảng 40 phần trăm, tuy nhiên thị phần đó bao gồm mọi giắc cắm, bảng điều khiển và dây trong kênh chứ không chỉ riêng cáp. Các cổng hoạt động mất khoảng một phần tư và ở đây, việc so sánh giữa 10GBASE-T và sợi SFP trở nên thú vị vì giá cổng và mức tiêu thụ điện năng thay đổi đáng kể giữa các thế hệ chuyển mạch và có thể lật ngược số học khi triển khai lớn. Nhân công lắp đặt phù hợp với thị phần đang hoạt động và nhân công là nơi mà đồng 10G yêu cầu được chăm sóc nhiều hơn so với gigabit, vì độ chính xác của việc chấm dứt và kỷ luật đóng gói ảnh hưởng trực tiếp đến lợi nhuận của kênh. Việc kiểm tra có vẻ nhỏ ở mức 10 phần trăm, nhưng đây là khoản bảo hiểm rẻ nhất trong biểu đồ, bởi vì việc chứng nhận phát hiện được một lần chấm dứt hợp đồng xấu sẽ tiết kiệm được một lần quay lại với chi phí cao hơn thời gian của người kiểm tra. Người bán buôn và người mua dự án cũng nên so sánh chi phí kênh thay vì giá thành phần, vì giắc cắm đắt hơn một chút và lắp đặt nhanh hơn có thể làm giảm đường dây lao động. Khối lượng cũng quan trọng: đặt hàng một bộ kênh hoàn chỉnh từ một nhà sản xuất thường có giá tốt hơn so với việc lắp ráp các bộ phận từ nhiều nhà cung cấp. Những con số đó giả định hệ thống cáp mới và việc trang bị thêm các đường đi khó khăn sẽ đẩy tỷ lệ lao động lên cao hơn. Ngân sách điện năng cũng đáng được đề cập vì cấu hình chuyển mạch 10GBASE-T dày đặc tiêu thụ nhiều điện hơn so với cáp quang tương đương và điều đó hiển thị ở phía vận hành của sổ cái. Làm lại là nhóm thứ năm vô hình và cách chắc chắn nhất để thu nhỏ nó là mua các thành phần có dữ liệu thử nghiệm có thể kiểm chứng ngay từ đầu.

Kết luận chính: sử dụng đồng 10G trong 100 mét cuối cùng nơi các điểm cuối hoạt động và giao công việc cho cáp quang sau khi chạy vượt quá 100 mét, xuyên qua các tòa nhà hoặc gặp phải hiện tượng nhiễu nghiêm trọng.

Kịch bản ứng dụng và điểm lựa chọn cho đồng 10G

Nơi đồng 10G kiếm được tiền cho đến ngày nay

Hệ thống cáp ngang văn phòng doanh nghiệp vẫn là trường hợp cổ điển: kênh Cat6A từ phòng viễn thông tập trung đến từng khu vực làm việc, phục vụ bàn làm việc ở tốc độ nhiều gigabit hiện nay và ở tốc độ 10G khi làm mới thiết bị. Câu chuyện Wi-Fi đã trở nên quan trọng không kém vì các điểm truy cập 802.11ax hiện đại và các điểm truy cập kế thừa muốn có đường lên nhiều gigabit và PoE công suất cao trên cùng một cáp, đồng thời cáp đồng Cat6A 10G đáp ứng cả hai mà không cần kéo mạch thứ hai. Giám sát và tự động hóa tòa nhà tuân theo cùng một logic, vì các đường lên NVR, tổng hợp camera và lưu lượng bộ điều khiển đều được hưởng lợi từ khoảng trống trên các đường dẫn đồng có phạm vi dưới 100 mét. Trong các trung tâm dữ liệu, 10GBASE-T giữ vai trò trong cấu trúc liên kết cuối hàng và giữa hàng để chạy lên đến 100 mét, trong khi các kết nối trong giá đỡ ở khoảng cách vài mét thường sử dụng cụm trục đôi và trục dọc di chuyển đến sợi quang. Các tòa nhà thông minh và biên giới công nghiệp nằm trong danh sách, ở bất kỳ nơi nào mà cổng, bộ điều khiển và bộ chuyển mạch tổng hợp cần kết nối nhiều gigabit mạnh mẽ trong môi trường ồn ào về điện như sàn sản xuất hoặc khu vực thiết bị trên sân thượng.

Trong chính phòng viễn thông, bảng vá lỗi là nơi tất cả các hoạt động theo chiều ngang này diễn ra và chất lượng bảng điều khiển quyết định mức lợi nhuận tồn tại sau khi chấm dứt. Một bảng điều khiển được xây dựng tốt, phù hợp với danh mục đảm bảo mọi liên kết được chứng nhận đều được chứng nhận sau khi trình cài đặt rời khỏi tòa nhà, đó là lý do tại sao việc lựa chọn bảng điều khiển nằm trong thông số kỹ thuật chứ không phải trong danh sách phần cứng vào phút cuối.

Bảng vá lỗi được bảo vệ và UTP Cat6A Các bảng vá lỗi Cat6A với nhiều cổng và các tùy chọn được che chắn hoặc không được che chắn sẽ thực hiện tất cả các hoạt động theo chiều ngang trong phòng viễn thông. Bảng điều khiển được xây dựng tốt, phù hợp với danh mục sẽ duy trì hiệu suất liên kết được chứng nhận, do đó chất lượng bảng điều khiển nằm trong thông số kỹ thuật. Xem sản phẩm →

Điểm lựa chọn cho các nhóm mua sắm

1. Giữ toàn bộ kênh ở một danh mục và một cấp hiệu suất, từ dây khu vực làm việc đến bảng vá lỗi, vì một liên kết yếu duy nhất sẽ xác định toàn bộ kênh.
2. Điều chỉnh mức độ che chắn phù hợp với môi trường điện và xác nhận nhóm của bạn có thể liên kết các tấm chắn một cách chính xác trước khi chọn F/UTP, U/FTP hoặc S/FTP.
3. Kiểm tra các giả định về nhiệt của PoE: PoE công suất cao làm nóng các cáp đi kèm, vì vậy hãy lập kế hoạch kích thước bó vừa phải và ưu tiên Cat6A để triển khai 802.3bt.
4. Hãy hỏi mọi nhà cung cấp trong danh sách rút gọn để biết dữ liệu thử nghiệm thành phần và kênh bao gồm suy hao chèn, suy hao phản hồi, TIẾP THEO và nhiễu xuyên âm ngoài phạm vi tần số định mức đầy đủ.
5. Đánh giá nhà sản xuất đằng sau danh mục: dụng cụ nội bộ, năng lực sản xuất ổn định, hỗ trợ OEM và ODM cũng như bao bì phù hợp để phân phối, tất cả đều dự đoán các dự án suôn sẻ hơn.
6. Xác thực bằng các mẫu do chính người lắp đặt của bạn chấm dứt trước khi đưa ra đơn đặt hàng số lượng lớn vì tay nghề thực tế là một phần của sản phẩm.

Kết luận chính: mua kênh đồng 10G dưới dạng một hệ thống phù hợp từ một nhà sản xuất có trách nhiệm và để các mẫu thực địa chứ không phải các trang danh mục đưa ra quyết định cuối cùng.

Hướng dẫn lắp đặt và bảo trì cho các liên kết đồng 10G đáng tin cậy

Quy tắc cài đặt bảo vệ kênh

Hầu hết các sự cố về đồng 10G đều được lắp đặt chứ không phải do sản xuất, đây là tin tốt vì thói quen lắp đặt có thể khắc phục được. Giữ nguyên độ xoắn của mỗi cặp cho đến điểm cuối và không bao giờ xoắn quá khoảng 13 mm ở giắc cắm và bảng Cat6A. Tôn trọng bán kính uốn cong tối thiểu, ít nhất gấp bốn lần đường kính ngoài của cáp và hơn thế nữa đối với các thiết kế được che chắn, đặc biệt là phía sau các tấm mặt và bên trong các tủ đông đúc. Giữ các đường chạy ngang tách biệt với đường dây điện không được che chắn và các thiết bị huỳnh quang, đồng thời tránh các đường dài song song dọc theo động cơ hoặc mạch chiếu sáng. Giới hạn kích thước bó và thay thế dây buộc cáp quá chặt bằng dây buộc dạng móc và vòng, vì áp suất nén làm biến dạng hình dạng cặp mà 10GBASE-T phụ thuộc vào. Chấm dứt bằng các khuôn và công cụ chính xác trên phần cứng được xếp hạng theo danh mục, sau đó chứng nhận mọi liên kết cố định và toàn bộ kênh, thêm tính năng kiểm tra điểm nhiễu xuyên âm ngoài hành tinh trên các bảng dày đặc nhất.

Dây thiết bị ở cả hai đầu đều có mức độ nghiêm trọng tương tự như cáp cố định, vì dây giá rẻ có thể hủy bỏ kênh đã được chứng nhận. Giữ một kho dây phù hợp với danh mục đã được kiểm tra với độ dài tiêu chuẩn để người lắp đặt không bao giờ ứng biến với phần còn sót lại từ một dự án cũ.

Dây vá Cat6A và Cat8 Danh mục-matched patch cords, including Cat6A UTP and S/FTP options, keep certified channels performing at both ends. Keeping tested cords in standard lengths prevents installers from improvising with mismatched leftovers that degrade margin. Xem sản phẩm →

Giữ cây khỏe mạnh sau khi bàn giao

Dán nhãn cả hai đầu của mỗi liên kết bằng cùng một mã nhận dạng, áp dụng biện pháp chống bụi trên các cổng không sử dụng và duy trì kỷ luật vá lỗi để ghi lại mọi di chuyển, thêm và thay đổi. Chứng nhận lại bất kỳ liên kết nào bị chấm dứt hoặc định tuyến lại thay vì cho rằng nó vẫn đạt tiêu chuẩn. Thay thế các dây vá bị hư hỏng thay vì uốn lại chúng, vì việc sửa chữa tại hiện trường hiếm khi đạt được dung sai Cat6A. Lên lịch kiểm tra định kỳ để lấy mẫu các kênh, kiểm tra nhiệt độ tủ ở vùng PoE cao và đối chiếu tài liệu với những gì thực sự có trong giá đỡ. Những nhà máy tuân theo quy trình này sẽ vượt qua cuộc kiểm tra đồng 10G nhiều năm sau đó mà không gặp rắc rối nào, và những nhà máy bỏ qua quy trình này thường phát hiện ra sự khác biệt trong quá trình di chuyển, bổ sung hoặc thay đổi vào thời điểm tồi tệ nhất có thể.

Kết luận chính: kênh đồng 10G chỉ hoạt động tốt khi có điểm kết cuối tồi tệ nhất, vì vậy hãy thực thi các quy tắc xoắn, bán kính uốn cong, bó và chứng nhận khi lắp đặt và tiếp tục chứng nhận lại sau mỗi thay đổi.
